DYQC-46车辆拆装与检测实训系统

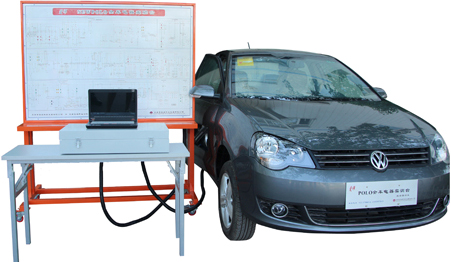

参考图

一、实验实训汽车

本实训 二手 帕萨特B5(1.8T自动档)整车以原车为基础、配合教学实训排故示教板了解设置整个整车故障排除。了解汽车结构原理以及构造组成。汽车无损坏,各系统功能正常。

二、整车电控系统实训台（1套）

1、整车电控系统实训台功能：

（1）整车电控系统实训台用于汽车电控系统的教学与实训，包含汽车电控系统六大部分：发动机电控系统、自动变速器、ABS系统、SRS系统、音响系统、空调系统，灯光与车身电器系统；

（2）测量面板：面板上的电路图完全根据原厂电路图设计，安装4mm测点，可进行电控系统信号测量与分析；

（3）故障设置系统：可以进行多种类型故障设置与故障模拟，包括断路、短路、间歇性故障、信号不准等；

（4）汽车各系统正常运行，保留完整的动力传动系统及控制系统。

（5）检测操作台通过航空插头和连接电缆与整车连接，保持原车所有功能。可拆除检测操作台，整车可正常行驶。

（6）可移动“检测操作台”，可分别进行各控制系统的检测实训（电控发动机、变速器控制系统、ABS控制系统、SRS控制系统、空调控制系统、音响系统、灯光和车身电气控制系统）

（7）检测操作台面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板UV平板喷绘有永不褪色的彩色电路图；学员可直观对照电路图和原车发动机、变速器、ABS、空调、灯光与车身电气系统实物，认知和分析各控制系统的工作原理。

（8）检测操作台面板上安装有检测端子，可直接在面板上进行原车发动机、变速器、ABS、空调、灯光与车身电气控制系统的检测实训。

（9）可实现汽车保养与维护操作。

（10）可实现汽车拆装和真车工况演示。

（11）检测操作台底座部分采用钢性结构焊接，台架表面采用烤漆工艺，带万向自锁脚轮装置。

三、设备配置

（1）实训汽车

（2）包括实训台，测量面板，故障设置系统；

（3）专用全套线缆1套，包括ECU转换器等，能实现实训台与整车电控系统对接；

（4）6模块（发动机电控系统、自动变速器、ABS系统、SRS系统、空调系统，车身电器系统）

     教学板外形：约1740*650*1700mm,安装原理面板（采用4mm铝塑板UV平板喷绘）与检测端子。

（5）使用说明书、实验指导书、原车维修手册。

四、实训项目

1. 整车各系统故障检测与诊断实训

2. 整车各系统拆装检测实训

3. 整车各系统结构认知实训

4. 钳工基础技能拆装实训
