DYQC-13比亚迪秦空调和暖风实训台,汽车教学实训设备

DYQC-13比亚迪秦空调和暖风实训台



公司QQ:859961374

订购热线:18916464525

详细介绍

戴育教仪厂专业生产DYQC-13比亚迪秦空调和暖风实训台_汽车教学实训设备,我们生产的DYQC-13比亚迪秦空调和暖风实训台_汽车教学实训设备以高质量而闻名,并且都是经过技术人员长期钻研的成熟产品,如果教学设备出现问题我们都会在2小时内效应,如有必要,我们也将上门对DYQC-13比亚迪秦空调和暖风实训台_汽车教学实训设备进行维修。

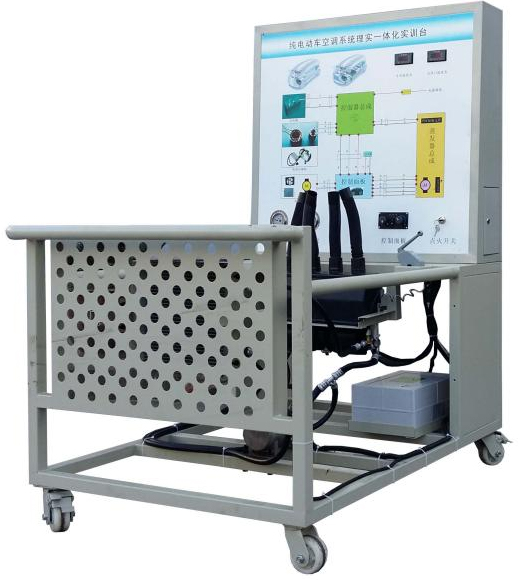

DYQC-13比亚迪秦空调和暖风实训台

一、产品简介

  该设备采用  比亚迪秦混合动力汽车空调系统为基础,充分展示新能源汽车空调系统的组成结构和工作过程。

    由动力电池和管理系统实训台提供原车动力电源。

适用于各院校对新能源汽车空调系统理论和维修实训的教学需要。

DYQC-13比亚迪秦空调和暖风实训台

二、功能特点

1.真实可运行的新能源汽车空调系统,充分展示新能源汽车空调系统的组成结构和工作过程。

2.由新能源汽车电源系统做为动力源,驱动空调压缩机工作。操作空调控制面板,可真实演示混合动力汽车空调系统的工作过程以及工作原理。

3.实训台面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板,表面经特殊工艺喷涂底漆处理;UV平板喷绘面板打印有永不褪色的彩色电路图与工作原理图;学员可直观对照电路图和实物,认识和分析电动汽车空调系统的工作原理。

4.实训台面板上安装有检测端子,可直接在面板上检测空调系统各电路元件的电信号,如电阻、电压、电流、频率信号等。

5.实训台面板上安装有高、低压力表,进出风口温度表,可实时显示空调管路压力、进出风口温度的参数变化。

6.实训台提供了学员练习加注制冷剂、检漏等实操工作平台。

7.设备检测面板正前方底座上配有20cm的钢制台面,方便放置资料、检测仪器等。

8.实训台底座采用钢结构焊接,正前方/两侧焊接圆形护手杆,表面采用喷涂工艺处理,带自锁脚轮装置,移动灵活,安全可靠、坚固耐用。

三、技术规格

外形尺寸:1500×1000×1700mm(长×宽×高)

动力电源:原新能源汽车电源

制 冷 剂:R134a

工作温度:-40℃~+50℃

高压压力表:0~1.5MPa

低压压力表:0~0.3MPa

     颜色:7032

     钢管:40*40*3mm

     面板机柜:1.5mm冷板冲压成形,背面设置维修门;

     移动脚轮:120*80mm

四、基本配置(每台)

序号

名       称

规格型号

单位

数量

1

检测控制面板(面板柜)

装有各种检测端子以及彩色电路图和原理图(950*900*4mm)

1

2

点火开关



1

3

高压压力表

R134a,0~3.5MPa

1

4

低压压力表

R134a,0~1.5MPa

1

5

数字式进风口温度表



1

6

数字式出风口温度表



1

7

空调控制器总成



1

8

空调蒸发箱总成



1

9

空调压缩机总成



1

10

膨胀阀总成



1

11

干燥器总成



1

12

鼓风机总成



1

13

冷凝器



1

14

冷却电子风扇



1

15

混合动力汽车空调控制器(驱动电机变频器)及操纵开关组件



1

16

电池组



1

17

DC/DC系统



1

18

移动台架(带自锁脚轮装置)

1500×1000×1700mm(长×宽×高)

1

19

车载充电器与充电口

配套

1

20

故障模拟与排除装置



1

21

设备教师手册



1

22

设备合格证、保修卡



1
