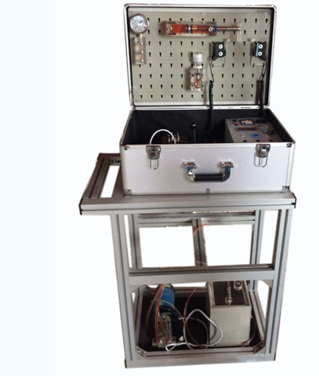

DYYY-3便携式透明液压传动实验箱

一、 产品概述
便携式透明液压传动实验箱可进行液压传动演示、液压传动基本回路（压力、流量 、方向控制回路）。适合职业院校相关专业液压传动、液压与气压传动等课程的实训教学。

二、 系统特点
1、液压元件以透明有机玻璃外壳为主，工作介质为白色液压油，系统工作时可清晰观察到液压元件阀芯的工作过程，直观性强。
2、液压元件管路以透明软管连接，结构紧凑、连接可靠、不漏油。
3、箱子集元件元件、液压泵站、调速电机及电气控制部分为一体箱，教师可方便的将设备带入课堂进行现场演示教学和实物讲解

三、 技术性能
1、输入电源：单相三线220V，50Hz
2、装置容量：<0.3KVA
3、定量齿轮泵：额定压力1.6MPa,额定流量：4L/min
4、直流调速电机：额定电压：AC220V，额定功率：180W，额定转速：1400r/min
5、外开尺寸：550mm*370mm*230mm

四、 实训项目
1、用O型换向阀的换向回路。

2、进油节流调速回路。

3、回油节流调速回路。

4、行程开关换向回路。

5、用减压阀的减压回路。

6、压力调定回路。

7、手动换向阀的换向回路

8、定量泵调速回路
