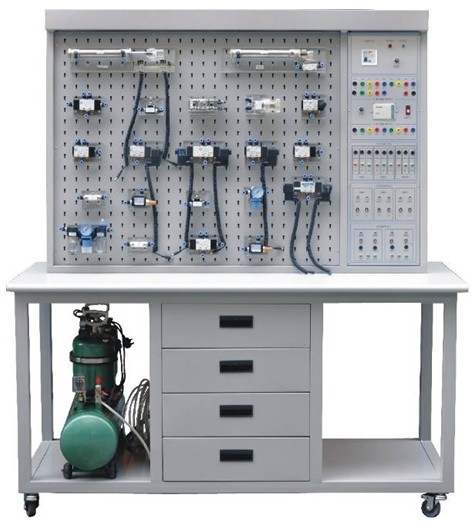

DYPLC-06 PLC控制气压传动实验装置

该装置是根据《液压与气压传动》、《气动控制技术》、《PLC可编程控制技术实验与应用》等课程教学实验大纲要求而精心设计的一款适合于大中专院校、职业学校、技校机械工程、机电一体化和自动化专业等相关课程的教学实验。同时也可作为机电和电气一体化的综合实验台。学生通过实验掌握气动元件的结构，气动回路的控制原理及设计方法等，同时掌握PLC可编程控制器的控制原理及编程技巧等。

一、产品特点：

1、实验桌及实验支架有单组和双组二合一设计结构，即单组为一张实验桌一套实验器材，双组为一张实验桌有二套实验器材，可供两组学生在实验桌前后同时进行实验，资源共享，提高了产品的利用率。整体结构简洁，安装拆卸灵活，实用性强。

2、气动实验组件采用活动按插结构，可同时进行一组或多组实验，实验所需气源及交直流电源采用固定形式，只需进行简单的连接即可完成实验的组合。同时实验设备还有继电器控制和PLC(可选配)控制单元，有利于学校选择低成本的实验设备。

3、实验气源压力低，电气控制采用低压直流24V开关电源，因此实验安全可靠。

4、电气主控单元采用继电器或可编程控制器(PLC)控制，可与计算机通讯，实现计算机智能控制，同时也可以采用独立的继电气控制单元进行电气控制。通过比较可以体验PLC控制器在自动化控制中的优越性和先进性，对加深理解PLC大有帮助。

 二、产品构成：由实验桌、实验屏、气动元件、电气控制器件、可编程控制器(PLC)组成。

1、实验桌：三聚氰胺饰面板制作。

2、气动元件配备：空气压缩机、空气过滤、减压、油雾器三联件，减压阀，手动换向阀，电磁换向阀，气控换向阀，节流阀，单向节流阀，快速排气阀，或门型梭阀，单作用气缸，双作用气缸，旋转气缸等。

3、电器控制件：直流 24V(2A)电源单元，可编程控制器(PLC日本松下FP1-C14)，PLC电气控制输入单元，PLC电气控制输出单元，继电气控制单元，行程开关(常闭、常开)。

4、PLC可编程控制器：松下FP1-C14主机

 三、主要技术指标

1、可编程控制器(PLC)：日本松下FP1-C14型主机，8输入、6输出(继电气输出型)。直流电源：输入AC220V，输出DC24V/2A

2、空气压缩机(基本配置小型机)

电机功率：360W     电源：AC220V

公称容积：10L       额定输出气压：0.7Mpa

3、实验台外形尺寸：1500mm×700mm×760mm(单组实验台)

4、实验屏尺寸：1210mm×960mm(单组实验支架)

5、实验台外形尺寸：1500mm×1210mm×760mm(双组实验台)

6、实验屏尺寸：1210mm×960mm(双组实验支架)

 四、气动基本实验回路举例：

1．单作用气缸的换向回路            12．过载保护回路

2．双作用气缸的换向回路            13．互锁回路

3．单作用气缸速度控制回路          14．单缸单往复控制回路

4．双作用气缸单向调速回路          15．单缸连续往复动作回路

5．双作用气缸双向调速回路          16．直线缸、旋转缸顺序动作回路

6．速度换接回路                    17．多缸顺序动作回路

7．缓冲回路                        18．双缸同步动作回路

8．二次压力控制回路                19．四缸联运回路

9．高低压转换回路                  20．卸荷回路

10．计数回路                       21．或门型梭阀的应用回路

11．延时回路                       22．快速排气阀应用回路

注：可升级为计算机联网型，将实验室多台实验装置通过网络，每台实验装置的实验数据传送到计算机进行处理，教师可以通过计算机模拟仿真还原学生实验的真实结果，可大大提高实验效率。
