DYJX-05机械设备装调与控制技术实训装置

一、DYJX-05机械设备装调与控制技术实训装置产品概述

    DYJX-05机械设备装调与控制技术实训装置依据相关国家职业标准及行业标准，结合各职业院校、技工院校“工程机械运用与维护”、“机械制造与自动化”、“机电设备安装与维修”、“自动化生产设备应用”、“机械装配”、“机械设备装配与自动控制”等专业的培养目标而研制。通过项目实训主要培养学生识读装配图和零件图;机械部件的装配与调整；电气控制线路的设计与维修；变频器、伺服电机驱动器、步进电机驱动器参数设置；PLC硬件组态以及程序编写与调试；机械设备装调与整机运行等职业能力。通过项目实训提高学生在机械设备、机电设备企业及相关行业一线工艺装配与实施、机电设备安装调试和维护修理、机械设备电气控制、机械加工质量分析与控制、基层生产管理等岗位的就业能力。
二、DYJX-05机械设备装调与控制技术实训装置产品特点
.实操性强:依据相关国家职业标准、行业标准和岗位要求设置各种实际工作任务，以职业实践活动为主线，通过“做中学”，真正提高学生的动手技能和就业能力。
.模块化设计:由多种机械部件组成，既可将各部件作为独立的模块进行训练，也可将各部件组成综合的机械系统进行训练。
.综合性强:装置可完成机械设备安装与调整、电气设计与线路连接、PLC和触摸屏程序编写、机电联调、装配精度检测等典型工作任务，满足实训教学、工程培训及职业竞赛的需要。
三、DYJX-05机械设备装调与控制技术实训装置技术性能
输入电源:三相四线（或三相五线）～380V±10% 50Hz
工作环境:温度-10℃～+40℃  相对湿度≤85%（25℃） 海拔＜4000m
装置容量:＜2.0kVA
外形尺寸:1400mm×700mm×1450mm（实训台）、800mm×600mm×1800mm（电气控制柜）
1200mm×600mm×780mm（操作台）、560mm×600mm×1020mm（电脑桌）
安全保护:具有电流型漏电保护，安全符合国家标准

四、DYJX-05机械设备装调与控制技术实训装置系统组成

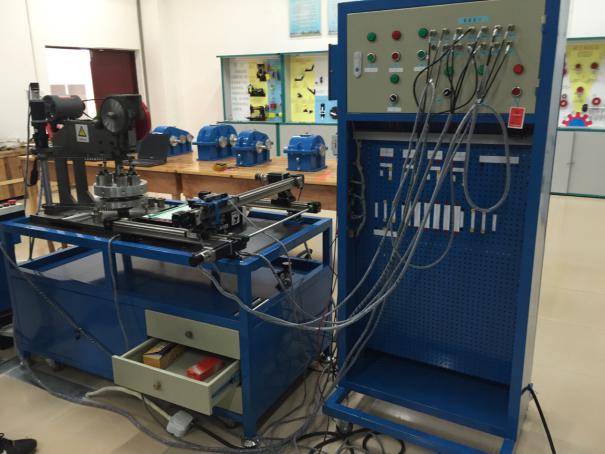

DYJX-05机械设备装调与控制技术实训装置主要由实训台、电气控制柜（包括电源控制模块、可编程控制器模块、变频器模块、触摸屏模块、步进电机驱动器模块、伺服电机驱动器模块等）、动力源（包括三相交流电机、步进电机、交流伺服电机等）、机械传动机构、送料部件（十字滑台）、转塔部件、模具、机械式冲料机构、装调工具、常用量具、操作台、型材电脑桌等组成。
