DYXNY-FL9主动偏航风力发电实训装置

一、产品介绍

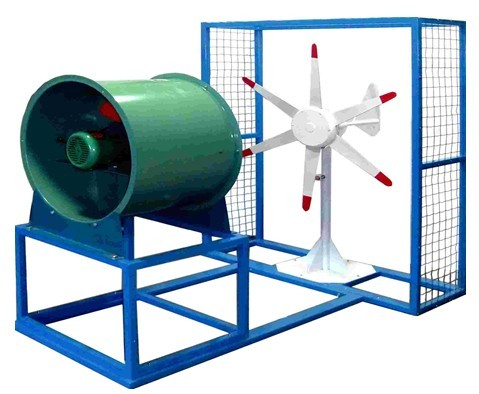

本设备是一套完全仿真的3KW永磁直驱风力发电机实训设备，系统原理及结构与现实的永磁风力发电机基本一致，在此基础上又增加了许多实训模块，系统的剖析和演示风力发电机的发电原理及全过程，并且可以与市电进行并网。设备解决了实验实训设备和实际设备相脱离这一难题，有助于学生提高专业知识，带动学生的学习积极性。设备偏航可以在360度来回运行，做到了风力发电机偏航解缆的效果。实训装置配置有2台大型控制柜以及1个监控台，2个大型控制柜完成偏航跟踪及控制、故障设置及检测、永磁风力发电变流等功能，监控台可以观察风力发电机变流时的各个波形。可以对系统各个机械零件进行拆卸及组装，加深了学生对于风力发电机的理解并提供学生动手能力。带有模拟风源装置，可以模拟自然风的风力大小及风向。

二、技术参数

1、永磁风力发电机机芯：

额定电压：48V

规格：双轴

2、三相异步电动机

   连接方式：星型连接法

   磁极数：4对

   机座中心高度：132mm

3、偏航齿轮

  模数：M4

   齿外径：56mm

   齿厚：35mm

   材质：45#钢（表面有淬火）

4、集电环

   材质：钢质

   环数：12道滑环

5、步进电机

   精度：3%~5%

   工作速度：200m/s~400m/s

   脉冲响应频率：200KHZ

   静态电流和动态电流：0---8.2A

6、蓄电池：(12V，50AH)*4

7、风扇调速器

可调电压：AC20V-AC220V

尺寸：8.1*5.5*3.4cm（长*宽*高）

8、电动液压泵

    额定电压：220V

    额定功率：350W

    工作压力范围：1.5MPa~70MPa

    尺寸：385*130*250mm（长*宽*高）

9、绝对值编码器

工作方式：脉冲输出

信号转换：角位移或直线位移转换为电信号

相位差：90°

10、联轴器

   同轴度误差：≤0.05mm

   角度误差：＜1°

11、三菱变频器

   额定电压：380V

   电流范围：0.3~39A

功率范围：0.1~15KW

   通信协议：Modbus-RTU协议

三、实训内容

1.         塔架吊装实训

2.         大型工业齿轮吊装实训

3.         永磁风力发电机吊装实训

4.         拖动机吊装实训

5.         减速器吊装实训

6.         液压抱闸吊装实训

7.         液压泵吊装实训

8.         轮毂吊装实训

9.         液压制动安装实训

10.     偏航旋转电动机安装实训

11.     风速风向仪安装实训

12.     加热装置安装实训

13.     风冷装置安装实训

14.     永磁风力发电机组轴对中实训

15.     永磁风力发电机布线实训

16.     拖动机布线实训

17.     液压抱闸布线实训

18.     液压泵布线实训

19.     轮毂布线实训

20.     偏航旋转电动机布线实训

21.     风速风向仪布线实训

22.     加热装置布线实训

23.     风冷装置布线实训

24.     加速度变送器布线实训

25.     振动变送器布线实训

26.     液位变送器布线实训

27.     压力变送器布线实训

28.     温度变送器布线实训

29.     偏航编码器布线实训

30.     永磁发电机编码器布线实训

31.     偏航启动运行实训

32.     偏航调速运行实训

33.     液压启动实训

34.     液压制动实训

35.     风源启动实训

36.     风向顺转实训

37.     风向逆转实训

38.     模拟风源风速调节实训

39.     液位报警实训

40.     压力报警实训

41.     温度报警实训

42.     偏航跟踪运行实训

43.     偏航跟踪运行解缆实训

44.     偏航跟踪解缆变桨实训
