DYLY-JK9楼宇给排水监控系统实验实训装置

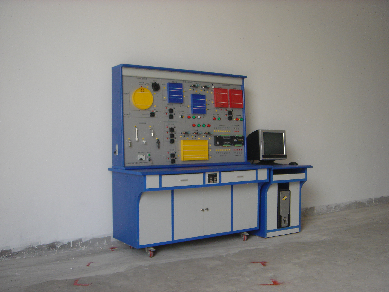

硬件设备图片:

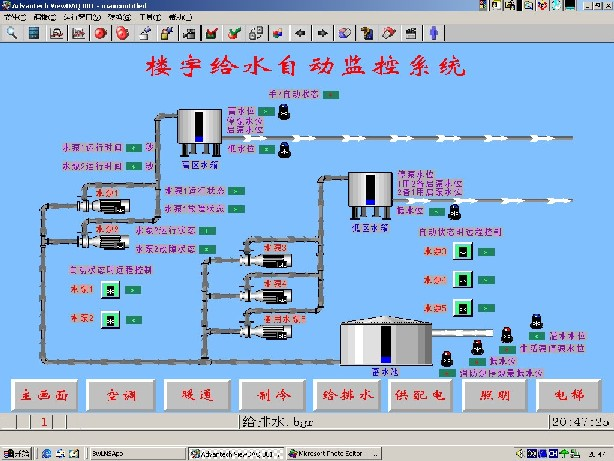

软件界面图片:

（1）装置组成：

本实验实训装置控制部分全部采用实物，控制对象采用仿真模型，整个实训装置主要由DDC控制器、仿真水箱、多种水位传感器、多种电动水阀等组成。

（2）系统实训功能：

能进行各种给排水系统控制操作演示、DDC控制器的操作与编程、给水控制、排水控制、气压给水控制、热水供水控制、水位传感器的安装与连接，系统软件的组态、配置与控制，线路的设计与连接、故障的设置、判断及排除等实验和实训，并可与楼宇自控系列中的其它设备联网进行各种综合实训。

（3）系统技术指标：

工作电压：单相三线220V±5%  50Hz

整机容量：＜300W

外型尺寸：150×70×180cm3

安全保护：具有漏电自动保护装置

故障设置：具有故障设置系统

（4）可以做的实训项目

实训项目一：楼宇给水监控系统的实训

实训项目二：楼宇排水监控系统实训

实训项目三：楼宇气压给水监控系统实训

实训项目四：楼宇热水给水监控系统实训

实训项目五：线路故障的判断与处理

实训项目六：设备故障的判断与处理

实训项目七：设计并安装一个简易应用系统

实训项目八：设计有关控制点位信息表格

实训项目九：组态软件设计实训项目

实训项目十：系统调试实训项目
