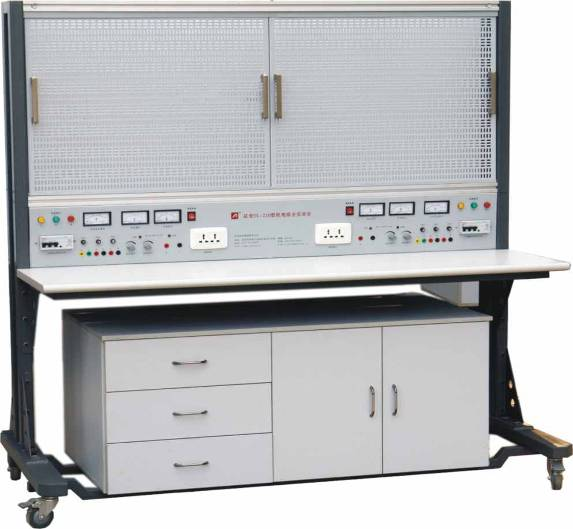

DYDQ-ZP8电气装配实训台

一、     概述

本设备由钢板作制作的多功能安装板（网孔板）实训台和电源装置等组成。实训时选择的各种元件、器件和部件，可方便地安装在网孔板上，方便灵活。

根据教学和实训的需要，选择不同的元件、器件和部件，可进行不同课程模块，不同项目的实训，本设备适用范围广，可完成的教学内容和实训项目多。使用完毕的元件、器件和部件，从实训台上拆下，集中保管，损坏和丢失少。一个实训场所，可以完成几个专业的教学和实训，经济适用。

实训台配备漏电保护、过载和电路保护，保障人身安全和设备使用安全。

灵活、可靠、安全、经济适用，是本设备的特点。对实训场所不多、教学经费投入受限制的学校， 本设备是一种理想的职业教育实训设备。

二、     设备技术指标

1.   外型：整体尺寸1632mm×750mm×1638mm；

2.   实训台架的材料：钢板、铝合金结构；

3.   电源： 1)输入：三相AC 380V ±10% 50HZ 三相五线；2)固定交流输出：三相五线  380V 接插式2组、220V接插式2组、220V插座式4组3)可调直流输出： 0～24V/2A连续可调2组（带有指针电压、指针电流表实时监控电源变化）；

4.   接口及仪表：指针式电压表 2 只，时刻监控电网电压变化；

5.   保护：熔断器作短路保护，断路器具有过载保护，漏电开关具有漏电保护功能，漏电保护动作电流≤30mA。

三、     设备结构功能

本实训台由实训屏（内置电源）、实训桌、实训储物柜三大部分组成。以30mm×30mm成型方钢作为设备主要框架材料；实训屏、地盘采用焊接连接、关键部位采用三角筋用内六角螺钉加固连接，表面经高温喷塑处理，美观大方且有效起到防锈绝缘的作用；由两条35mm×35mm铝合金型材及滑槽组成网孔板固定机构；固定机构的下方是铁制双工位电源箱，每工位电源箱的布局依次为电源保护装置、电源指示装置、电源输出；实训桌桌面采用25mm麻灰色高密度层压板封边特制，有效提高绝缘等级；实验桌底部装有至少4个导向轮，方便实训台架移动；

实训储物柜采用标准结构和抽屉式，左侧有3层抽屉，用于存放工具以及实训资料；右侧的双拉门式设计，可同时存放两块通用挂板。实训储物柜的位置可根据需要灵活调整，外形尺寸为：1300mm×600mm×510mm。

四、   本设备可完成的典型实训项目举例

«  照明电路安装连接实训；

«  日光灯连接实训；

«  单相电能表的应用；

«  电动机点动与连续转动电路连接实训；

«  按钮联锁的电动机正、反转电路连接实训；

«  接触器联锁的电动机正、反转电路连接实训；

«  接触器和按钮双重联锁的电动机正、反转电路连接实训；

«  两地控制的电动机控制电路的安装；

«  电动机定子绕组串联电阻启动控制电路连接实训；

«  按钮切换的Y－△启动控制电路的连接实训；

«  时间继电器切换的Y－△启动控制电路的连接实训；

«  电动机半波整流能耗制动控制电路连接实训；

«  电动机全波整流能耗制动控制电路连接实训；

«  电动机反接制动控制电路连接实训；

«  电动机往返行程控制电路连接实训；

«  电动机顺序启动控制电路连接实训；

«  电动机定时运转控制电路连接实训；

«  按钮切换的双速电动机控制电路连接实训；

«  时间继电器切换的双速电动机控制电路连接实训；
