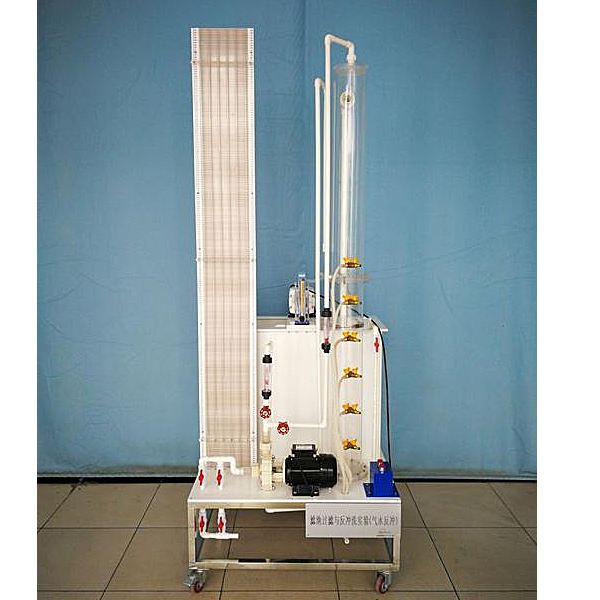

滤池过滤与反冲洗实训装置,小松PC220挖掘机全车电器电控系统实验台

一、实验目的：
过滤是具有孔隙的物料层截留水中杂质从而使水得到澄清的工艺过程，常用的过滤方法有砂滤、硅藻土涂膜过滤、烧结管微孔过滤、金属丝编织物过滤等。过滤不仅可以去除水中细小悬浮颗粒杂质，而且细菌病毒及有机物也会随浊度降低而被去除。本实验按照实际滤池的构造情况，内装石英砂滤料或陶瓷滤料、利用自来水进行清洁砂层过滤和反冲洗实验。
通过实验希望达到下述目的：
1、 了解滤料的级配方法；
2、 掌握清洁砂层过滤时水头损失计算方法和水头损失变化规律；
3、掌握反冲洗洗滤层时水头损失计算方法
二、主要技术指标及参数：
1、环境温度：5℃～40℃
2、处理水量：0.0628～0.0785m3/h
3、滤速：8～10m/h
4、反冲洗水量：0.42m3/h（反冲洗10min）
5、滤料：粗砂2～4mm H100 石英砂0.5～1.5mm H700
6、可以采用大滤帽1只
7、过滤水量：W＝0.7854×0.12＝0.007854m2Q＝W×V＝0.007854m2×10m/h＝0.0785m3/h 8 m/h＝0.0628m3/h
8、反冲洗水量：0.007854m2×15L/s・m2＝0.42 m3/h
9、过滤柱处理水量：0・15L/h- 过滤柱直径150mm、高度2000mm

滤池过滤与反冲洗实训装置,小松PC220挖掘机全车电器电控系统实验台

一、产品简介
该设备采用 小松PC220挖掘机 整机电控系统实物为基础，模拟挖掘机启动系统、充电系统、雨刮系统、灯光及信号系统、仪表信息系统、空调控制系统、发动机转速控制系统、液压电控系统的实际工作情况。
适用于学校对整机挖掘机全车电器电控系统理论和维修实训的教学需要。
二、功能特点
1.真实可运行的全车电器电控系统，充分展示全车电器电控系统系统的组成结构与工作过程。
接通电源，操纵示教板上的各种电器开关、按钮、真实演示仪表系统、灯光系统、雨刮系统、喇叭系统、发动机电器系统、起动系统和充电系统、空调控制系统、液压电控系统等电器各系统的工作过程。
2.设备面板采用耐创击、耐污染、防火、防潮的**铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图；学员可直观对照电路图和实物，认识和分析电器电控系统各系统的工作原理。
3.面板上安装有检测端子，可直接在面板上检测电器与电控各系统电路元件的电信号，如电阻、电压、电流、频率信号等。
4.设备面板部分采用面板部分采用1.5mm冷板冲压成形结构，外形美观；底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置。
