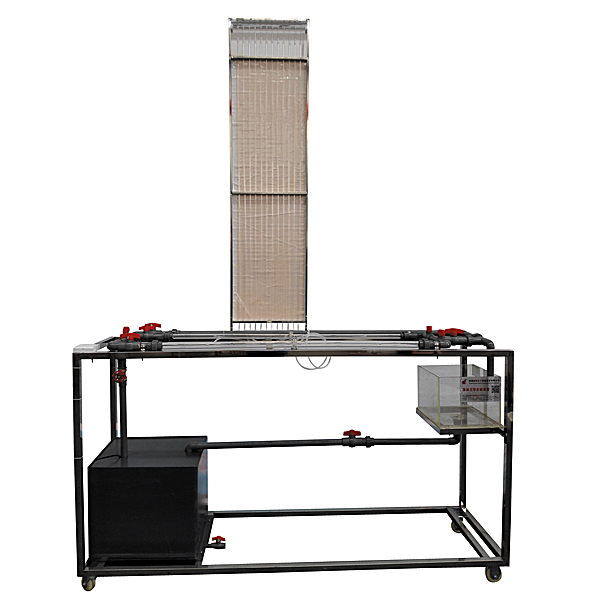

管路串并联实训装置,新能源车底盘安装实训装置

技术参数：
1、运行环境：温度0-40℃，相对湿度：≤90%RH，电源：220V/50Hz。可连续操作。
2、静音水泵，流量：20L/min，扬程：15m，功率：200W。
3、实验管道：ф20 mm、ф25 mm、ф32 mm，各1根，长：1000 mm，有机玻璃制作。
4、蓄水箱：容积100L，材质PVC板。
5、计量槽：透明有机玻璃制作，容积10L，带计量刻度。
6、所有阀门均为铜闸阀，可用来进行串联和并联的转换以及流量的调节。
7、测压计由8根直径φ8mm的有机玻璃管固定在测压架上，测压架上粘有标尺方便读数，压差计内的指示液为水，无毒、操作安全。
8、实验所用的流体-水为全循环使用设计，充分节约水资源。
9、框架及台面均为304不锈钢材质，结构紧凑，外形美观，操作方便。
10、外形尺寸：1600×550×2000mm（长×宽×高），框架为可移动式设计，带脚轮及禁锢脚。
11、建筑大楼与智能楼宇电气安装虚拟仿真软件
基于unity3d设计，用户自行根据电脑配置选择不同的交互界面大小，可选六级画质等级。软件内模型可进行360°旋转、放大、缩小、平移。软件使用过程有小助手提示，内容如下：
A、湿式报警系统
1、系统概述：湿式报警系统概述
2、设备认知：设有**视角、设备详情（显示该设备的介绍或参数）、练习（内置6道选择题，选择正确与错误均有提示）、原理图（可从原理图中进入到设备中）。设备有：喷头、水流指示器、信号蝶阀、排气阀、火灾报警控制、高管压力表、高位水箱、威亚控制柜、稳压罐、流量开关、末端试水装置、排水设施、水泵接合器、水力警铃、延时器、湿式报警器、蝶阀、止回阀、消防泵、安全稳压阀、消防水池。

管路串并联实训装置,新能源车底盘安装实训装置

一、产品简介
选用纯电动卡通车(成人双座、驱动电机及控制系统、锂电池及管理系统、DC-DC模块、高压安全系统、变速器、车载充电机、电子油门总成、换挡机构总成、仪表、交流充电接口、维修开关）真实器件制作，展示纯电动汽车及控制系统理论和维修实训的装配与维护、结构与原理认知、系统操作、功能动态演示、故障检测与诊断教学需要。
二、功能特点
1.纯电动卡通车后驱动力（48V 500W）、整车重量（80kg）、载重（150kg）、**时速（60km/h）、
外观尺寸（长*宽*高）（2350*1500*1450mm）、低压辅助蓄电池：免维护，12V60AH。
2.纯电动卡通车工作正常，真实可运行操作,展示系统结构和原理、工作过程。
3.车架及附件带动力系统的承载，带有转向、制动、灯光照明等车辆的基本功能。
4.实现电池及管理系统、电机控制系统（MCU）、AC/DC、DC/DC、充电系统原理与结构功能认知。
5.实现纯电动车装调与检测操作。
6.安装安全保护装置：急停开关、机械式电源总开关、维修开关、转动部位防护保护罩、高压安全防护装置与警告提示。
7.配套实训指导书等教学资料，包含工作原理、实训项目、故障分析等要点说明。
8.机械装配与钳工装配虚拟仿真软件：本软件基于unity3d开发，可选6级画质，设有减速器、轴系结构的设计与虚拟拆装、常见机械机构设计与仿真，机构资源库，典型机械机构（汽油机发动机的虚拟拆装），软件为一个整体软件，不能为一个个单独的资源。
