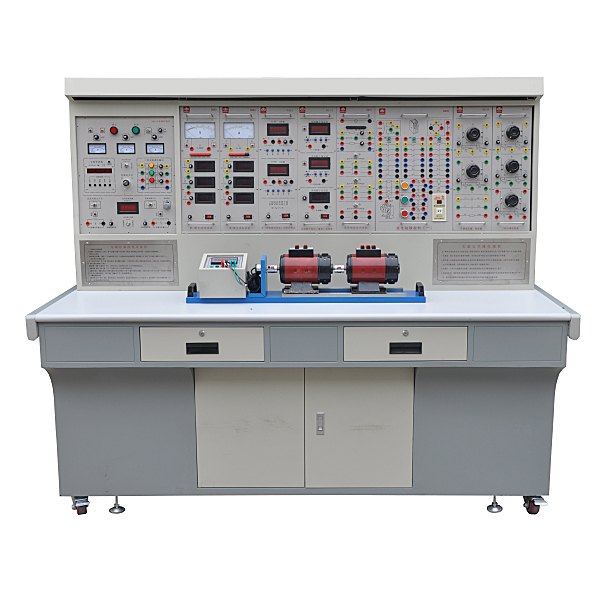

电机系统教学实验台,电机控制系统实验装置

一、整体概述

实验装置能满足《电机学》、《电机与电力拖动》课程教学要求。要求配备直流电动机电枢电源、励磁电源、 直流发电机/同步电机励磁电源、交直流仪表、变压器、可调电阻负载、转矩转速控制及电机导轨以及配套的教学 辅助软件等相关实验组件。

二、实验装置技术要求

（一）安全保护功能要求：本装置要求具有完善的人身安全和设备安全保护功能。

人身安全保护要求包含：三相隔离变压器的浮地保护、三相电源输入端设有电流型漏电保护器、强电实验导线采 用全塑封闭型手枪式导线；

设备安全保护要求包含：电源主回路具备电子线路过流保护系统三相交流电源输出设有过流保护功能；实验台交 直流电源设有过流保护功能。

（二）实验装置电源要求

1、实验装置采用三相 380V 交流供电；

2、交流电源技术

提供三相 0-430V 连续可调的交流电源，同时可得到 0-250V 单相可调电源。配有三只交流电压表，通过开关切换，可在电压表上指示三相电网电压和三相调压器的输出电压，并有断相指示；

3、直流电动机电枢电源：提供0-250V(3A)电枢电源，具有过压、过流、过热及短路软截止自动恢复保护功能一组，电源开关。

4、直流电动机励磁电源：提供一组直流电机励磁电源，具有独立电源开关。

5、同步发电机励磁电源和直流发电机励磁电源：

6、以上电源均要求带有仪表监视，并具有过流、短路及自动告警保护功能。

（三）实验装置仪表要求

1、交流仪表： 3 只数字交流电压表、 3 只数字交流电流表、 3 只数字功率和功率因数表；指针式交流电流表一只。

2、直流仪表：直流数字电压表（1 只）：用ICL公司高性能AD转换器配以高速MPU单元设计而成，通过键控、数显窗口实现人机对话功能控制模式。具有自动与手动量程，测量范围0-500V。测量精度为0.5级。

直流数字电流表（2 只）：采用ICL公司高性能AD转换器配以高速MPU单元设计而成，通过键控、数显窗口实现人机对话功能控制模式。具有自动与手动量程，测量范围：0-3A。测量精度为0.5级。采用ICL公司高性能AD转换器配以高速MPU单元设计而成，通过键控、数显窗口实现人机对话功能控制模式。具有自动与手动量程，测量范围：0-2000mA。测量精度为0.5级。

3、转矩表，可测正负转矩值；

4、转速表，可测正负转速值。

（五）实验装置挂件要求

1 、可调电阻箱：提供单相可调电阻 360Ω -2160 Ω/0.5A 一组；0 、2Ω 、5Ω 、15Ω 、 ∞五档可调绕线电机起动电阻；三相可调电阻 180Ω -780 Ω/0.5A 两组；90 Ω/200W 和 900Ω/200W 各一组；

2、三组开关，分别为一组单刀双掷和二组三刀双掷及三相旋转指示灯。

3、电机导轨及含有编码器、涡流测功机及固定电机的安装导轨的涡流测功机一套。

4、转矩转速测量及加载组件一套

（六）三相旋转指示仪（整个实验室配 1 套）

（八）实验变压器和电机技术要求

1、实验变压器：

1）三相组式变压器：原边 220V/0.35~0.4A、副边 55~110V/1.4~0.8A；

2）三相芯式变压器： 提供 220V/0.4A/Y 、63.8V/1.38A/Δ、 55V/1.6A/Y，要求其性能可以模拟中小型变压器特性。

2、实验电机：

1）直流并励电动机（1 只）；

2）直流发电机（1 只）；

2）三相鼠笼式异步电动机（1 只）；

3）三相同步发电机 1 只）；

四、设备能完成以下实验功能：（红字必做）

1、直流电机实验： 1）直流电机的认识实验； 2）直流电动机实验； a.直流电动机的工作特性 b.直流电动机的机械 特性 c.直流电动机的调节特性（必做）

2、变压器实验

1）单相变压器；2）三相变压器实验； 3）三相变压器的连接组和不对称短路； 4）单相变压器的并联运行（必做） 3、异步电机实验： 1）三相鼠笼型异步电动机的工作特性； 2）三相异步电动机的起动与调速； 3）三相鼠笼电机  的 M－S 曲线的测绘； 4）三相绕线式异步电机的 M－S 曲线的测绘（必做）

4、同步电机实验：1）三相同步发电机的运行特性；2）三相同步发电机的并联运行； 3）三相同步电动机的并联 运行； 4）三相同步发电机参数的测定（必做）

5、电机拖动实验：1）直流他励电动机四象限机械特性； 2）三相异步电机在各种运行状态下的机械特性（必做） 6、电机实验开发教学系统仿真实验： 1）单相变压器特性实验；2）三相变压器特性实验；3）三相变压器连组实验； 4）直流发电机实验；5）直流电动机实验；6）三相鼠笼异步电动机工作特性实验； 7）三相异步电机变频调速实验。
