车载充电机解剖实训台,水击扬水原理实训装置

一.产品简介

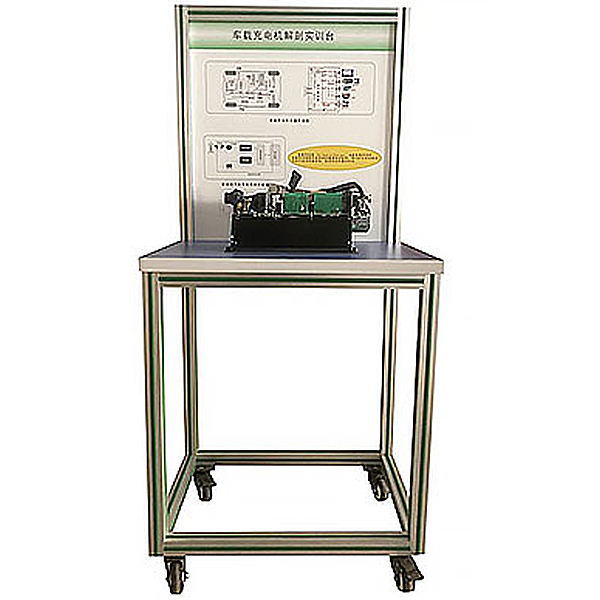

选用 新能源汽车（BJ EV160）车载充电机真实器件制作，展示新能源车载充电机的结构与工作原理，适合于各类院校对纯电动汽车车载充电机器件理论和维修实训的拆装与维护、认知教学需要。
二.功能特点
1.拆解车载充电机内部连线完整，清晰再现各主要零部件和电线连接。
2.车载充电机内部零部件分解。
3.设备带四个脚轮，移动灵活，同时脚轮带自锁装置，可以固定位置。
4.面板采用4mm厚铝塑板，立式安装面板UV平板喷绘打印有彩色图板；学员可直观对照图板和实物，认识和分析系统的工作原理，清晰展示内外部零部件名称和结构、原理。
5.实训台安装车载充电机实物，可以训练学生对车载充电机的拆装连接检测。
6.设备框架采用40mm×40mm一体化全铝合金型材搭建，耐油耐腐蚀并易于清洁，带自锁脚轮装置，底座上配有40cm的桌面，台面铺装32mm厚彩色高密度复合板，方便放置资料、轻型检测仪器等。
7.配套实训指导书等教学资料，完整讲述工作原理，实训项目，故障分析等要点。
8.机械装配与钳工装配虚拟仿真软件：本软件基于unity3d开发，可选6级画质，设有减速器、轴系结构的设计与虚拟拆装、常见机械机构设计与仿真，机构资源库，典型机械机构（汽油机发动机的虚拟拆装），软件为一个整体软件，不能为一个个单独的资源。

车载充电机解剖实训台,水击扬水原理实训装置

实验目的：
1、适合于工程流体力学（水力学）教学实验。
2、演示水击扬水机、水击波传播（水击能的利用）的工作原理。
3、演示调压筒消减水击压强的工作原理。
主要配置：
水泵、测压表、恒位水箱、集水箱、水击室、压力室、供水管、调压筒、扬水机出水管、阀门、不锈钢框架。
技术参数：
1、运行环境：温度0-40℃，相对湿度：≤90%RH，电源：220V/50Hz。可连续操作。
2、作用水头：250mm±10 mm，水击升压大于3000mm。
3、调压筒调压作用比：η>60%。
4、压力表：医用精密小量程压力表。
5、扬水机出水管：400mmH20,水击扬水机**扬程：370mm，水击扬水机扬程可达1.5倍作用水头。
6、流量：供水**流量Qmax=300 ml/s；实验管道流量 Qp=0~200 ml/s。
7、恒位水箱、集水箱、供水管、调压筒、扬水机出水管、水击室、压力室均由有机玻璃制成，实验原理构造一目了然。
8、低噪声无锈蚀水泵，扬程：10m，**流量：12L/min，转速：2800r/min，功率：100W。
