公差配合语音讲解陈列实验台,泵-缸驱动闭式液压实训装置

一、概述：
公差配合示教陈列柜是机械零件设计图样上的一项重要技术要求是机械产品的静态和动态几何精度的重要组成部分。**科学技术的发展和生产水平的提高，对机械产品的几何精度也提出了越来越高的要求，几何精度已经形成了一门独立的技术学科，并且受到学术界和工程技术界有识之士的高度重视。
二、技术规格：

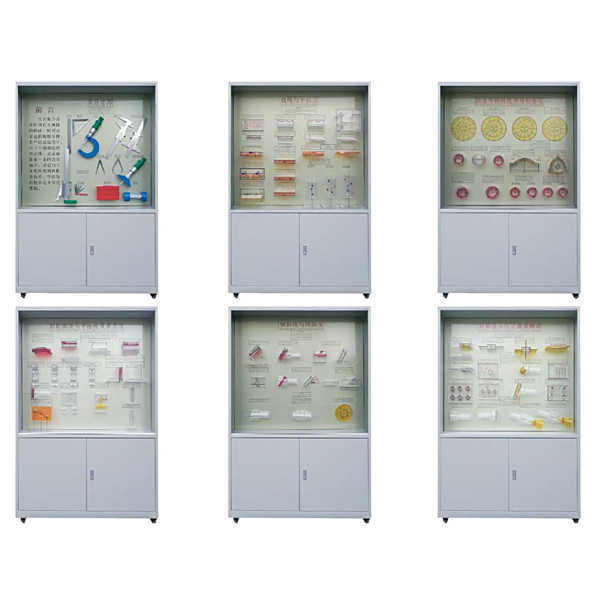

1、本陈列柜共分六个单体陈列柜组成，陈列柜体外形尺寸：1200×400×1900mm（长×宽×高）。
2、柜体采用SPCC冷扎板焊接（或铝木结构）而成，表面采用中温磷化喷塑制作，柜体刚性好。柜内陈列面板为超豪华铝塑夹层板，承载性好。板面附有必要的图表和文字说明，外形美观大方，经久耐用。
3、柜背设有对开门，有利维护设备和方便维修。
4、柜下部设有柜箱，方便存放单个模型、实验箱及相关实验文档。
5、柜底装有万向轮，方便移动，符合人机工程要求。
6、模型材料采用实物、亚克力有机板与工程塑料制造。
7、虚拟仿真教学系统
机械实训安全教育虚拟仿真软件：本软件基于unity3d开发，软件采用三维漫游的形式，可通过键盘控制移动，鼠标控制镜头方向，设有机械安全距离实验，机械安全保护装置实验、机械安全防护设计基础考核，实验进行时，三维漫游画面采用箭头与脚印图案提示移动至实验位置，机械对象周围圆圈显示了工作半径，实验过程伴有三维机器人的对话框提醒。

公差配合语音讲解陈列实验台,泵-缸驱动闭式液压实训装置

一 、实验台简介：
泵-缸驱动闭式液压系统采用闭式泵对油缸进行控制，它包含主回路和补油回路，主回路和补油回路之间通过管路连接，具有低能耗、小噪声、减小废油处理对环境的污染。用无节流损失的泵控技术，通过改变泵转速或排量，使泵输出流量和压力与负载要求完全匹配。
二、特点：
1、泵-缸驱动闭式液压系统包含主回路和补油回路，主回路和补油回路之间通过管路连接。
2、主回路包含为变量闭式柱塞泵，控制阀，双作用对称双出杆液压缸，压力传感器，位移传感器，力传感器，流量传感器等，变量闭式柱塞泵与液压缸通过硬式管路连接形成循环回路，油缸与安全阀之间设置控制阀
3、补油回路包含有油箱，补油泵，过滤器，蓄能器，安全阀，压力传感器，流量传感器等。
4、实验台为上下两层整体式，油箱下置，操作平台上置，由铸铁T型平板构成。
三、技术参数：
1）输入电源电压：三线五线AC380V±10% 50Hz；
2）模块和元件直流电压：DC24V，4.5A，带自动短路保护功能；
