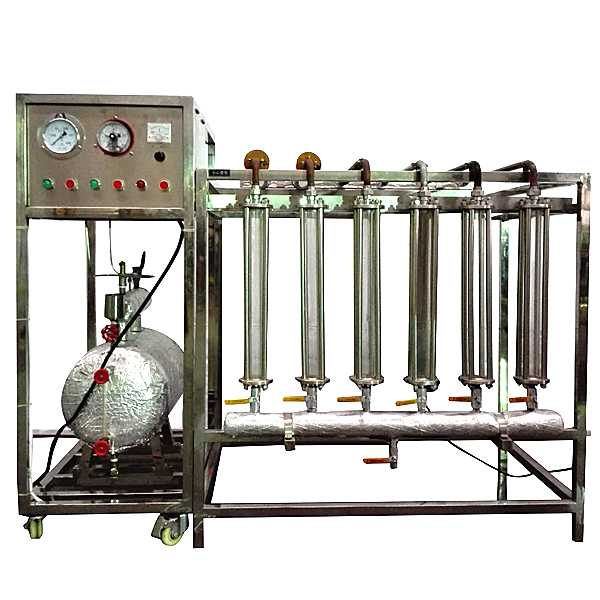

综合传热性能实验装置,管道风量风压性能实训装置

实验目的：
1.观察和分析相同直径的紫铜管在不同形式下，自由对流、强迫对流对传热系数K值的影响。
2.了解综合传热性能实验台的结构特点及对传热系数K的影响因素。
主要配置：
紫铜传热管道（铜裸管、涂黑管、翅片管、玻璃丝棉保温管、锯末保温管、镀铬管各一组），调节阀门组，蒸汽发生器，热风幕风机，压力控制器及温度保护装置，不锈钢台架及控制屏等。
技术参数：
1、输入电源：三相AC380V±10% 50Hz，功率8.0KW。
2、实验铜管直径Φ20mm，长度500mm。
3、凝结水计量管尺寸Φ40×450mm，硬质透明玻璃材质。
4、风机风量，风量2000m3/h，功率370W。
5、电加热总功率：≦8.0KW，蒸汽控制压力表：0-0.4MPa。
6、蒸汽发生器上有安全阀、压力表继电器、温度控制器三种安全保护装置。
7、外形尺寸：1800×800×1200mm，外形为不锈钢可移动支架，带双刹车轮。

综合传热性能实验装置,管道风量风压性能实训装置

实验目的：
通过风量测量箱的风量进行精确的测量，对圆形管道、巨形管道的流量测量进行标定，同时可对不同形状的管道及其他测量风量的方法，如风速法、动压法进行相对比较及误差对比分析。可做排风罩性能试验。可对空气流量小于1500 m3/h计量器具进行研究。
主要配置：
风机箱；标准风量测量箱；标准流量喷嘴；风机用变频器 ；风量调节阀门；可更换风管（矩形管、圆管）；伞形排风罩。
技术参数：
1、输入电源：三相AC380V±10% 50Hz，功率1.5KW。
2、离心风机参数：风量2200m3/h ，风压1000 Pa，功率1.5KW。
3、标准流量：200～1500 m3/h
4、管道空气流速：v≤15m/s 可调；
5、矩形管、圆管尺寸：3 种,实验风道采用304不锈钢材质。
6、调速方式：变频调速。
7、不少于 4 套测试仪表，量程与提供的设备相对应，分辨率1Pa。
8、外形尺寸：1600×500×1700mm，外形为不锈钢可移动支架，带双刹车轮。
