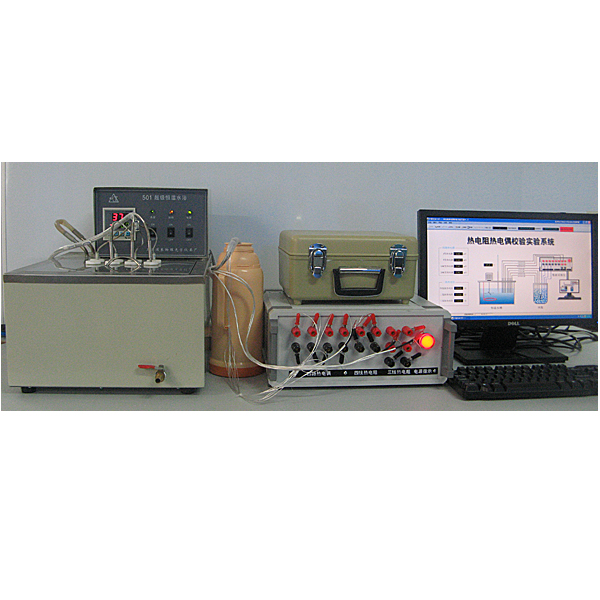

热电阻和热电偶温度传感器校验实训装置,燃气管网工况模拟实训台

目前，测量温度都采用间接测量的方法。它是利用一些材料或元件的性能随温度而变化的特性，通过测量该性能参数，而得到被测温度的大小。用以测量温度特性的有：材料的热膨胀、电阻、热电动势、导磁率、介电系数、光学特性、弹性等等，其中前三者尤为成熟，获得广泛的应用。热电阻和热电偶温度传感器结构简单、易于制造和测温范围宽，因而应用***为广泛。但是热电阻和热电偶受到材料、温度、接线方式以及其他环境因素影响，从而影响了温度测量精度。为此需要进行校正。本实验台结构简单，性能可靠，适用于学生进行热工实验，也可以应用于科研及生产厂家的产品质量检验。
一、实验装置的功能
1、对热电阻和热电偶温度计进行标定和校准。
2、热电阻接线方式可以采用二线制、三线制和四线制热电阻接线。
3、热电偶K、J、T三种，电动势可以采用电位差计手动测量，也可以通过计算机自动测量。
4、每次可进行多个热电偶或者热电阻测量。
5、对于自动测试系统，采集通过计算机数据自动处理，可以多画面显示测量结果，自动进行分析。
二、实验装置的特点与技术指标
1、结构简单、安装方便；
2、具有手动与自动测试功能，测试过程具有直观、快速、准确、方便；
3、系统采用恒温水浴，温度波动度小于±0.5℃，温度测量范围为0-100℃。
4、对于自动测试，数据采集装置采用高精度采集卡。
5、检定结果不确定度:热电偶：小于0.7℃；热电阻:小于0.05℃

热电阻和热电偶温度传感器校验实训装置,燃气管网工况模拟实训台

一.技术指标
演示燃气环状管网、支状管网压力分布及事故工况的压力变化。
二、主要配置
小型调压器；调节阀；流量计；测压管；多节点模拟管网；漩涡气泵
三.技术参数
1.旋涡气泵1个：旋涡气泵：功率750W，风量90m3/h，风压11kpa；
2.稳压罐1个：主体直径250mm，长450mm；
3.管道式流量计：量程1.6-16m3/h的4个，量程0.6-6m3/h的2个
4.供气干管、用户支管、压差板、单管压力计11个（前有稳压罐）、单向铜阀1个，铜阀13个、PVC活接、PVC内丝直接、不锈钢外丝直接、弯头三通等；
5.台面（白色10mm厚PP板）；
6.电源控制系统：喷塑电控箱1只、带灯自锁按钮开关（正泰）等组成。
7.装置外形尺寸：1800×500×1900mm。30*30mm不锈钢方管、配脚轮均为万向轮带禁锢脚.
8.建筑大楼与智能楼宇电气安装虚拟仿真软件
基于unity3d设计，用户自行根据电脑配置选择不同的交互界面大小，可选六级画质等级。软件内模型可进行360°旋转、放大、缩小、平移。软件使用过程有小助手提示，内容如下：
A、湿式报警系统
1、系统概述：湿式报警系统概述
2、设备认知：设有**视角、设备详情（显示该设备的介绍或参数）、练习（内置6道选择题，选择正确与错误均有提示）、原理图（可从原理图中进入到设备中）。设备有：喷头、水流指示器、信号蝶阀、排气阀、火灾报警控制、高管压力表、高位水箱、威亚控制柜、稳压罐、流量开关、末端试水装置、排水设施、水泵接合器、水力警铃、延时器、湿式报警器、蝶阀、止回阀、消防泵、安全稳压阀、消防水池。
