电池充电桩负载实验装置,步进输送机模拟实训装置

1、功能特点：

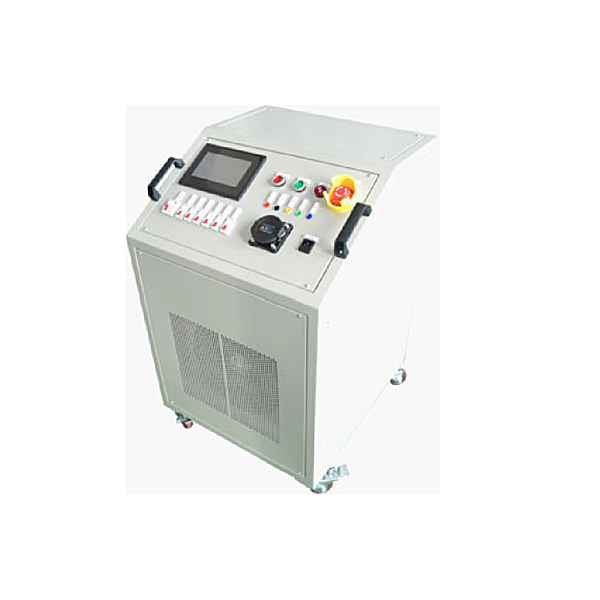

（1）.负载箱安装有不小于7寸显示屏，具备插枪检测，连接慢充枪/快充枪后，显示屏自动跳转对应运行模式界面；可通过显示屏控制负载功率大小，具备慢充模式下CC,CP温度，充电电压，充电电流，充电功率等检测，快充模式下CC2,温度，充电桩电压，充电桩电流，充电功率，can通信状态，充电电压设定，充电电流设定等功能。
（2）.负载箱采用智能温控设计，当温度达到35℃智能开启散热风扇，当温度高于60度切断系统运行；当温度低于25℃关闭风扇；保证了设备的使用寿命与安全防护。
（3）.负载箱内置BMS模块，多路继电器，单相电表，实时控制和监测系统运行状态；当充电桩与负载设备没有通信与工作时；无法开启负载和自动关闭负载。
（4）.直流充电时，可模拟BMS设置当前充电电压，充电电流，负载功能大小。
2、设备技术参数：
外形尺寸：约600*740*900mm（长*宽*高 负载箱）；1.额定输入电压：交流充电AC 约220V；2.额定输入电压：直流充电DC 约10～90V；3.功率：≥7KW；4.交流充电电流：0～32A可调；5.直流充电电流：0～20A可调；6.控制方式：触摸显示屏控制；7.冷却方式：强制风冷+温度控制；8.保护功能：过温报警、过温保护；

电池充电桩负载实验装置,步进输送机模拟实训装置

实验项目内容:
1.绘制系统机构运动简图
2.了解机械的传动方案、各种零部件在机械中的应用及各种机械的基本结构;
3.通过对机械的传动方案及结构的分析，掌握机械运动方案和结构设计的基本要求,培养机械系统运动方案设计能力、结构设计能力和创新意识。
4.分析各机械的传动方案的特点，并提出实现同样功能的其它方案。
5.分析各种机构、零部件装置在设备.上的应用，并提出可代用的方案。
6.通过拆装分析各种典型结构的形式，并指出哪些结构根据强度设计，哪些结构根据结构要求设计。
7.设计、绘制控制系统电气图
主要技术特点:
该步进输送机实验装置适用于机械设计实验教学,具有鲜明的特点。
(1) 它对应课程的主要内容,包含了各种常用机构和通用机械零部件;
(2) 具有工程实用背景，使用功能明显;
(3) 有良好的直观性;
(4)结构复杂程度适中，传动方案和结构有新颖之处。学生通过对装置的传动方案与结构的分析，可以掌握机械系统运动方案和结构设计的基本要求，培养机械系统运动方案设计能力、结构设计能力和创新意识。
