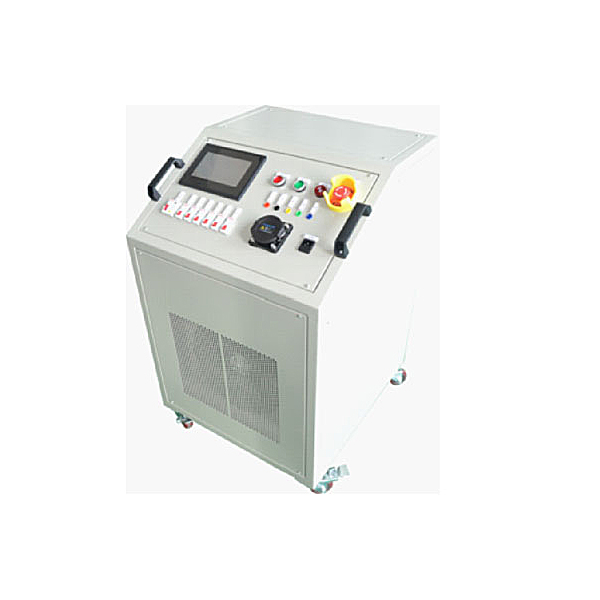

充电桩负载实训装置,电动车动力电池分类与结构原理实验台

1、功能特点：

（1）.负载箱安装有不小于7寸显示屏，具备插枪检测，连接慢充枪/快充枪后，显示屏自动跳转对应运行模式界面；可通过显示屏控制负载功率大小，具备慢充模式下CC,CP温度，充电电压，充电电流，充电功率等检测，快充模式下CC2,温度，充电桩电压，充电桩电流，充电功率，can通信状态，充电电压设定，充电电流设定等功能。
（2）.负载箱采用智能温控设计，当温度达到35℃智能开启散热风扇，当温度高于60度切断系统运行；当温度低于25℃关闭风扇；保证了设备的使用寿命与安全防护。
（3）.负载箱内置BMS模块，多路继电器，单相电表，实时控制和监测系统运行状态；当充电桩与负载设备没有通信与工作时；无法开启负载和自动关闭负载。
（4）.直流充电时，可模拟BMS设置当前充电电压，充电电流，负载功能大小。
2、设备技术参数：
外形尺寸：约600*740*900mm（长*宽*高 负载箱）；1.额定输入电压：交流充电AC 约220V；2.额定输入电压：直流充电DC 约10～90V；3.功率：≥7KW；4.交流充电电流：0～32A可调；5.直流充电电流：0～20A可调；6.控制方式：触摸显示屏控制；7.冷却方式：强制风冷+温度控制；8.保护功能：过温报警、过温保护；

充电桩负载实训装置,电动车动力电池分类与结构原理实验台

一.产品简介
1.选用新能源汽车动力电池实物制作；
2.以实物电池为基础，每种类型由两个单体电池组成实物模型。其中一个电池单体作切割解剖处理，显示内部结构，另一个整体封装在面板，以进行动力电池结构和材料的认知教学实训。
3.选用新能源电池解剖实物材料（锂离子电池、镍氢电池、燃料电池、铅酸电池、超级电容器）；培养学员对动力电池基础知识掌握。
二.功能特点
1.电池放在平台上，学员可以对不同型号电池结构认知。
2.实训台由可移动台架与原理面板组成，面板立放，绘制三维立体解剖结构图，介绍电池基本知识，展示电池基本参数。
3.实训台带四个脚轮，移动灵活，同时脚轮带自锁装置，可以固定位置。
4.实训台配备解剖件，展示电池内部结构。
5.设备框架采用40mm×40mm一体化全铝合金型材搭建，耐油耐腐蚀并易于清洁，台面铺装32mm厚彩色高密度复合板。
