机械技能装搭综合实训装置,新能源充电器实验装置

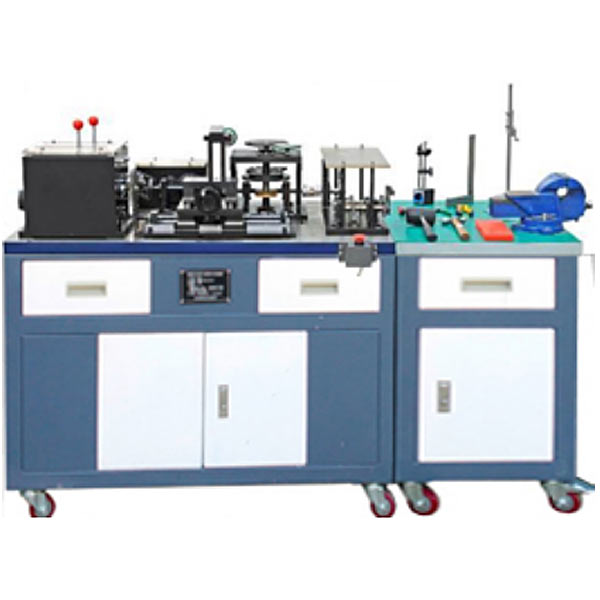

一、设备概述
机械装调实训台依据相关国家职业标准及行业标准，结合各学校、院校"数控技术及其应用"、"机械制造技术"、"机电设备安装与维修"、"机械装配"、"模具制造技术"、"机电设备安装与维修"、"机械设备装配与自动控制"等专业的培养目标而研制。以职业实践活动为主线，主要培养学生识读与绘制装配图和零件图、钳工基本操作、零部件和机构装配工艺与调整、装配质量检验等技能，通过"做中学"，提高学生在机械制造企业及相关行业一线工艺装配与实施、机电设备安装调试和维护修理、机械加工质量分析与控制、基层生产管理等岗位的就业能力。
二、技术参数
1、交流电源：单相 AC 220 V±10% 50Hz；
2、温度：-10～50℃；环境湿度：≤90％无水珠凝结；
3、外形尺寸：长×宽×高=1800mm×700mm×825mm；
4、整机功耗：≤1.0 kVA；
5、安全保护措施：实训台桌面采用高绝缘、高强度、耐高温的高密度板。具有接地保护、漏电保护功能，安全性符合相关的国标标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线
三、功能特点
1.本装置主要由多种机械模块组成，各个模块可独立训练，也可综合训练。模块包括（动力源、四轴主变速箱、二维工作台、间歇回转工作台、二级变速器、圆锥齿轮离合器、摩擦轮机构、曲柄连杆及凸轮多功能装置等）。涉及各种机械设备装配中的一些比较典型的技能点和知识点。比如：带、链等传动机构的装配与调整、变速箱的装配、轴承的装配与调整（深沟球轴承、角接触轴承、圆锥滚子轴承、推力球轴承）、圆柱圆锥齿轮的装配与调整、蜗轮蜗杆副的装配、齿条的装配、曲柄连杆及凸轮副的装配与调整、槽轮及摩擦轮的装配、摩擦轮与滚道装配、滚珠丝杆副装配、直线导轨的装配与调整、相关平行度及垂直度的调整与检测等。

机械技能装搭综合实训装置,新能源充电器实验装置

一、产品概述：
该产品由新能源汽车充电机总成固定支架、拆装台底座、翻转架、减速机构，接油盘等部件组成，主要用于新能源汽车电控系统教学。
二、产品功能：
采用 翻新BJ EV160 充电机制作而成，内部各零部件齐全，能够全面的展示内外结构。
上下两面采用精美高透明加厚 PMMA 材料封装，内外各部件及相互之间连接原理可清析的展示出来。
可实现 360°旋转。
移动台架底部带有自锁脚轮装置，可移动式，方便教学。
三、实训任务：
了解充电机系统结构布置；
了解充电机结构及控制策略；
了解 充电机结构组成、拆装；
拆装充电机内部高压连接，掌握高压能量流动方向；
拆装充电机低压连接，了结核心控制原理；
四、产品规格：
外形尺寸(长×宽×高)：1000mm*600mm*800mm
