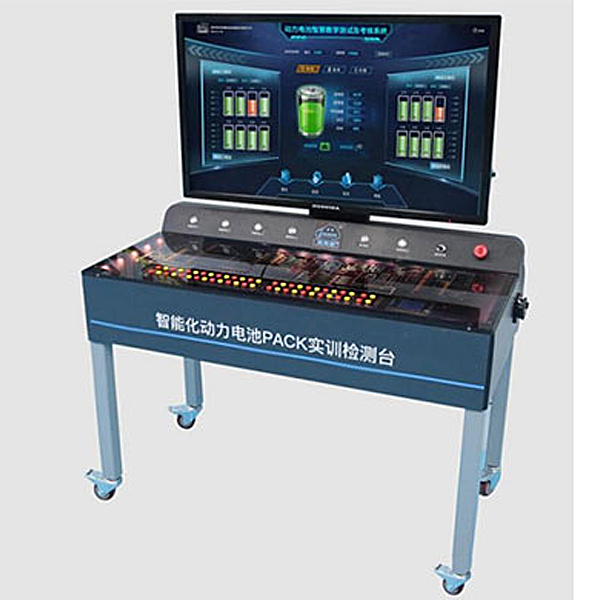

智能化动力电池检测实训装置,电冰箱维修与调试实训台

一、产品要求
真实模拟动力电池系统系统运行，包含动力电池系统上电、下电、数据采集、电池管理、电池数据标定，满足动力电池原理和检测教学需求。
二、技术参数要求
1.实训台采用51V/20AH磷酸铁锂动力电池组，配套通用的电池管理系统，直观展示动力电池连接方式以及充放电过程。
2.实训台电池组由16节3.2V/20AH单体动动电池组成，按每8节一组分为两组，每组电池带一个信号采集器，信号采集器采集到的电池数据通过CAN总线发送到BMS管理器进行分析处理，BMS管理器通过 485接口将电池参数及BMS管理状态上报给上位机展示。
3.实训台设置应急开关、高压互锁开关、主继电器、预充继电器、预充电阻、充电继电器和霍尔电流感应器等主流电动车电池管理系统必备器件，可真实展现出电池管理的全过程。
4.实训台安装国标220V交流充电接口和车载充电模块。车载充电系统可以分快充和慢充，实现快速充电。
5.实训台配置有12V低压蓄电池和低压充电模块，可展示高压电给12V低压电瓶的充电过程。
6.动力电池系统配置DC-DC转换模块，能将动力电池组高压转换为12V电压电，给低压蓄电池和其它低压用电设备供电。
7.电池管理器当检测到温度异常时，温度过高和过低指示灯点亮，进行提醒。
8.绝缘检测功能，动力电池高压系统配备绝缘检测板，能适时监控动力电池绝缘情况，防止漏电发生意外。

智能化动力电池检测实训装置,电冰箱维修与调试实训台

一、概述：
“双门电冰箱综合实训考核装置”是为大中专院校的制冷专业、家电维修专业、各技能培训及国家职业技能鉴定部门开发设计的，该装置集制冷、电气控制、故障模拟于一体，产训装置全理布局，具有综合性、直观性、开放性及应用性很强的教学实训及考核平台，让学生掌握直冷/间冷式电冰箱的结构、原理及特点。
二、技术参数：
1、输入电源：单相三线AC220V±10% 50Hz
2、装置容量：＜0.2KVA
3、外形尺寸：600×600×1700mm
4、制冷剂类型：R600
5、安全保护：具有漏电压、漏电流保护装置，安全符合国家标准
二、特点：
1、实训装置直观展示了直冷/间冷式冰箱的系统结构、工作原理，可以清楚的看到制冷循环系统结构及主要部件的实物，便于教学演示讲解及学生对课本知识的理解掌握。此外，管路中设有视液镜可观察制冷剂状态；高压管路为红色部分，低压管路为蓝色部分。
2、整套实训装置集直冷式、间冷式电冰箱于一体，整个电冰箱系统真实完整，结构清晰、紧凑，与实际冰箱制冷系统、电气系统一致。同时可满足对直冷式、间冷式电冰箱实训的要求。
3、系统采用真实的制冷机组（压缩机、翅片盘管式蒸发器、铝复合板吹胀式蒸发器、钢丝式冷凝器等）
4、装置设有直冷式/间冷式冰箱电气控制线路接线区域，可完成不同启动方式的运行模式，有利于学生将理论应用于实际，并培养学生实际操作动手能力。
5、可设置模拟故障，学生根据工艺分析故障可能产生的原因，确定故障发生的范围，并进行排故。有利于开展技能鉴定、考核工作。
