组合式机电综合实训装置,环形自动生产线实验装置

一、产品概述

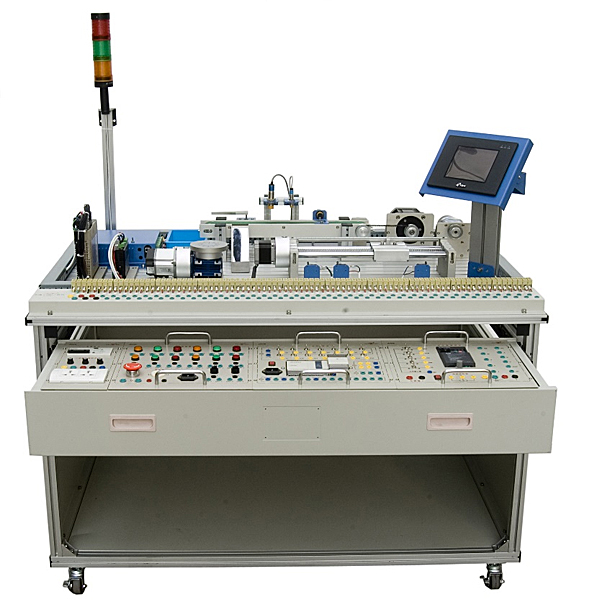

本装置是一种***为典型的机电一体化产品，是为职业院校、职业教育培训机构而研制的，它适合机电一体化、自动化等相关专业的教学和培训。该装置采用型材结构，其上安装有交流伺服电机及驱动单元、步进电机及驱动单元、直流无刷电机及驱动单元、交流电机及变频调速单元、触摸屏单元、plc及A/D D/A单元、传感器及旋转编码器单元、皮带输送单元、滚珠丝杠单元、蜗轮蜗杆单元。采用工业元器件，所有传感器、执行器、控制器接口开放，培训内容包含：PLC（数字量和模拟量）技术，传感器及旋转编码器技术、直流无刷电机特性研究、步进电机特性研究、交流伺服电机特性研究、特种电机控制技术、触摸屏技术、位置及速度控制技术、机械传动（皮带传动、滚珠丝杠传动及蜗轮蜗杆传动）技术、组态软件监控技术等。平面模块化结构，所有控制电机的接线开放，安装尺寸完全一致，可做到电机互换，控制电平一致。

二、产品特点

1. 本实训装置有机融合了机械、电气、传感器、交流电机变频调速、直流无刷电机控制、步进电机驱动控制、伺服电机驱动控制、能开展任务驱动的项目教学。

2. 整体结构采用开放式和拆装式，具有明显的动手拆装实训功能，可以拆装到各零部件及每颗细小的螺丝，能很好的服务于项目实训教学；能根据不同的任务更换组合模块，具有很强的重组性，使教学或竞赛时可方便的选择需要的模块，非常适合广大职业院校自动化技能实训需求。

3. 用于教学，以工作过程为导向、工学结合的模式规划教学活动，可完成多种工业现场环境下的技能培训任务。

4. 该实训考核装置PLC模块I/O端子、变频器接线端子、各常用模块接线端子，均采用安全型插座，使用带安全插头的导线进行电路连接；各指令开关、光电开关、传感器和指示元件的电路通过端子排进行连接。插拔线连接电路与端子排连接电路相结合，既保证学生基本技能的训练、形成和巩固，又保证电路连接的快速、安全和可靠。

三、技术性能

1. 输入电源：三相四线（或三相五线）～380V±10%  50Hz

2. 工作环境：温度-10℃～+40℃ 相对湿度≤85%（25℃）海拔＜4000m

3. 装置容量：≤1.0kVA

4. 结构尺寸：1200mm×800mm×840mm

组合式机电综合实训装置,环形自动生产线实验装置

产品概述

柔性自动生产线是将微电子学、计算机信息技术、控制技术、机械制造和系统工程有机地结合起来，是一种技术复杂、高度自动化系统，柔性制造技术更是当前机械制造业适应市场动态需求及产品不断迅速更新的主要手段，是先进制造技术的基础。
工程型柔性制造实训系统是专门为职业院校、职业教育培训机构研制的自动生产线实训系统，根据机电类、自动化类、先进制造类行业、企业中工业自动化应用的特点，对各类自动生产线的工作过程和相关的技术进行研究，对工业现场设备进行提炼和浓缩，并针对实训教学活动进行专门设计，融机、光、电、气、液于一体，包含了、、、气动、液压、工业控制网络、电机驱动与控制、计算机、机械传动等诸多技术领域，整个系统由MES生产管理系统、WINCC监控系统、MCGS监控系统、主控plc和下位PLC通过网络通讯技术构成一个完整的多级计算机控制系统，通过训练，能强化了学生对复杂柔性自动生产线的设计、安装、接线、编程、调试、故障诊断与维修等综合职业能力，适合机电类、自动化类相关专业的教学和实训，同时也适合工程技术人员上岗培训。
本实训系统是一种典型的环形柔性自动生产线，它由供料检测单元、操作手单元、加工单元、图像检测单元、安装单元、搬运单元、提取单元、成品分装输送单元、三菱6自由度工业机器人单元、分类存储单元、成品检测单元、自动仓储单元、AGV小车单元、液压冲压单元、环形输送线和总控平台组成。通过输送链连成环形生产线。上述机构均安装在工业型材桌面上，系统中的机械结构、电气控制回路、执行机构完全独立，采用工业标准件设计，便于拆、装。
控制系统主站采用西门子S7-300(CPU315-2DP)，从站采用西门子S7-200(CPU224)，各站之间使用PROFIBUS-DP总线进行通讯，S7-200从站主要用于控制与驱动设备层，并对现场反馈的信号进行采集，S7-300主站采集各从站数据，协调各站运行，并为上位机的监控程序提供数据，同时系统还配有工业以太网通信模块和10.4英寸彩色工业触摸屏，可以完成系统控制网络的集成。
