阀门拆装与维修维护实训装置,太阳能光热转换系统实训装置

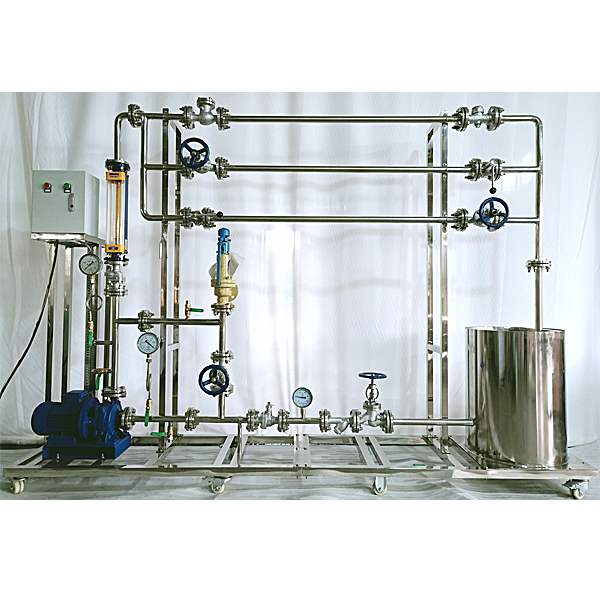

设备主体：
整机采用304不锈钢制作，钢制花纹板喷塑底座；2000*500*1500长*宽*高mm
液体流量: 0~4m3/h
开关盒集成于对象部分之上。
主要设备组成：
水箱，φ300*500mm，立式，敞口，304不锈钢材质。
循环水泵，25—125 卧式化工离心泵，流量0～4m3/h，功率0.75kw,扬程20m.
水泵进口管路：DN25不锈钢304无缝管。
水泵出口管路：DN25不锈钢304无缝管。
回流管路：DN25不锈钢304无缝管。
安全泄压管路：DN25不锈钢304无缝管。
灌泵管路：DN15不锈钢304无缝管。
电源设备：开关盒、空气开关、接地。
法兰：DN25（PN16）约12片。
各种阀门：DN25球阀2台，DN25管道过滤器1台，DN25单向阀1台，DN25截止阀1台，DN25蝶阀1台，DN15球阀2台。

阀门拆装与维修维护实训装置,太阳能光热转换系统实训装置

一、系统组成
本平台包括光伏单元、水循环控制系统、实训系统等三个部分。光伏热泵系统，是一种综合利用光能的创新系统。采用网孔面板结构，模块化功能设计，其具备同时产生电能和热能的能力，电能输出至实训控制系统，热能输出至储热水箱，热能输出的过程中，循环介质密封在循环管路中，通过水箱内的换热器与水进行换热，不污染水。系统工作过程中，触摸屏可实时读取运行参数和进行相关操作控制。
热泵循环系统的加入降低了光伏组件温度，也大大提高了光能的利用率。
二、系统参数
1）光伏组件：峰值功率(Pmax)：100 W；峰值电压(Vmp)：18.17V；开路电压(Voc)：21.6 V；峰值电流(Imp)：5.51 A；短路电流(Isc)：6.06 A，冷面：采用水循环散热，启停可控。
2）保温水箱：容积30L有盘管(水箱容量可根据系统匹配，为保证实验效果，建议选取小容量水箱)；内胆材质食品级不锈钢；2路循环进出水口，温度检测口和排气口。
3）模拟光源：500W 卤钨灯，由紫光蜗杆减速机摆动，模拟太阳升起至日落运动，运动角度110±5°
4）模拟光源拖动电机：电源AC220V±10%、50HZ；额定输出功率90W、额定转速1350rpm
5）跟踪传感器：采用四象限高精度光敏传感器，6 路模拟量输出，输出电压0-5V；跟踪传感器探头采用无色透明外壳，方便学生观察学习。
6）能跟踪系统：采用双轴二维跟踪方式，水平270±5°，俯仰75±5°，精度±0.5°；DC24V 直流同步电机驱动，额定转速10rpm；
7）光照及温湿度传感器模块：光照度0-20K(LUX)、精度1%，温度-40-80℃、精度±0.5℃，湿度0-99.9%RH、精度±3%RH，隔离RS485 信号输出
8）系统辅助电源：明纬DC24V/3A×2；明纬DC5V/2A×2
9）跟踪控制单元：手动/自动模拟光源运动与光伏跟踪采用西门子S7-200-CPU226 主控模块；跟踪传感器模拟量输入采用2 块西门子S7-200-EM231 模拟量扩展模块
