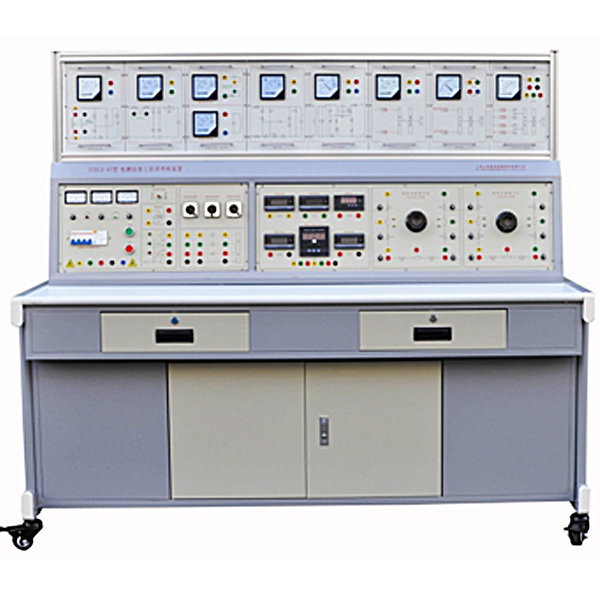

装表接电实验台,电动车动力总成拆装实训装置

一、 概 述

本装置是根据《中华人民共和国职业技能鉴定规范•电力行业（电测仪表）》，参考电力行业职业技能鉴定指导中心所编写的电测仪表工培训大纲、题库而研制生产的。整套装置包含不同种类、不同结构的电测量指示仪表、数字仪表、变送器、交直流数字仪表的原理实验组件，可作为电力行业电测仪表工初级至**技师的培训考核装置。也可用于其他行业对电工仪表知识的培训考核，包括高校、中专、技校 “电气测量”类课程的实验、实训和考核。

二、特 点

1. 仪表种类多样，满足电测仪表工从初级到**技师的培训考核要求，用户可根据不同需求进行选择

2. 电流、电压互感器与凸轮开关配合，可完成多种形式的电表接线实训

3. 实训台内各种电压调节、电流调节、频率调节、检定装置等设备配套齐全

4. 提供多功能、高精度虚拟仪表（代替数字显示多用表）和直流电位差计作为标准的两种检定方法

三、技术性能

1. 输入电压：三相四线～380V±10% 50HZ 2. 工作环境：环境温度范围为-5℃～+40℃ 相对湿度＜85%（25℃）海拔＜4000m 3. 装置容量：＜3.0kVA

四、培训项目

1. 安装式电表工作原理与量程扩展、数字仪表工作原理

(1) 磁电系电流表原理与量程扩展

(2) 磁电系电压表原理与量程扩展

(3) 数字式直流电压表

(4) 数字式直流电流表

(5) 数字式交流电压表

(6) 数字式交流电流表

装表接电实验台,电动车动力总成拆装实训装置

一、产品简介：电驱动总成拆装工作平台采用比亚迪动力总成为基础，配套专用翻转架连接机构，便于对比亚迪动力总成拆装检测、维修考核，配套360°任意角度旋转、固定的翻转架，可对动力总成的主、副轴齿轮组等磨损情况的分析检测，对副轴与差速器高度、深度的数据测量和调整练习，对副轴与差速器调整垫片选择的计算练习等。
二、技术要求
（1）桌面承重面板采用10cm厚度木板，面板上装有优质不锈钢折弯面板，不锈钢材质，耐腐蚀，易清洁，受力均匀，承重能力强。
（2）平台设计了电动机与变速箱分离丝杆机构以及变速箱360°任意翻转结构，使动力总成拆装轻便快捷。电动机与变速器分离不需手动操作，有效防止学员训练中的事故隐患。
（3）平台台面四周设计了油槽，齿轮拆卸、清洗、安装时油污直接可以回流到集油装置，保持环境整洁。
（4）平台采用上下双层结构梁支撑，承重大梁采用80*40的U型型材制作而成，安全稳固。
（5）平台采用钢质材料，可承受不低于1吨的有效载荷。
（6）平台有效解决了学员动力总成拆装与调试的高频率技能训练。
（7）平台配置变速箱齿轮、轴承、油封、卡簧等拆卸部件放置钣金一套，避免随意摆放拆卸零部件导致丢失或磨损。
（8）电驱动总成包括电机总成、变速器、电机控制器、相关传感器、输入输出接口等部分，具备拆装调试功能；
（9）包含液压机、轴承拆装检测工装、旋变检测工装等。
1）旋变检测工装可为旋变传感器提供励磁电流；
2）利用专用工具可旋转电机转子；
