变电站及10kV供配电系统倒闸实验台,自动扶梯安装与维保虚拟仿真实训装置

一、 概 述

随着我国大中型企业的逐年增多，电力工业迅速发展，电网日趋复杂、多样，而且同一电压等级、不同电压等级之间联系也非常紧密，在这种情况下，正确的倒闸便尤为重要。

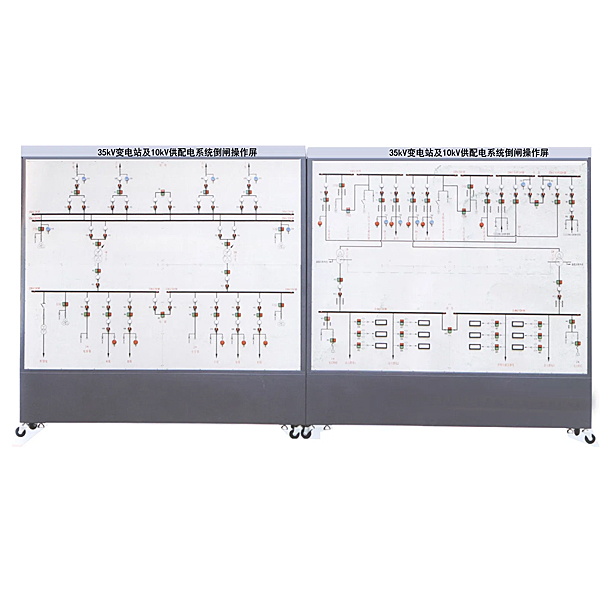

“35kV变电站及10kV供配电系统倒闸操作屏”是针对变电站倒闸操作而专门研制的实训装置。本系统含35kV、10kV和0.4kV三个电压等级：35kV具有4路进线，双母带联络；10kV侧采用单母分段，两入两出，环网供电；0.4kV侧采用单母分段，并具有备用发电系统。在此典型35kV变电站模型上，学生可以进行各种工况下的倒闸操作。变电站的电压等级和结线方式也可以根据用户要求设计。因此本装置适合各类职业院校供配电类、电力公司、职业技能培训部门等机构的培训、考核。

二、 特 点

1. 真实性:装置元件布置、开关操作都参考了工程实际,为各专业岗位创造真实的环境

2. 模块化设计：装置以单片机或plc为核心，将开关的组合模块单元化设计,可扩展性强

3. 形象性:装置配置了有声光系统,可以有效提高实训、考核效果

4. 软硬结合：装置配有后台软件，客户可选购实现遥测、遥控

三、 技术指标

1. 输入电源：单相三线～220V±10%  50HZ

2. 工作环境：温度-10℃～+50℃

3. 装置容量：＜1.5kVA

4. 外形尺寸：4000mm×2200mm×500mm

变电站及10kV供配电系统倒闸实验台,自动扶梯安装与维保虚拟仿真实训装置

1、管理子系统

管理子系统由用户管理、专业管理、教师管理、班级管理以及学生管理等组成。功能如下：
（1）用户管理：系统用户名称、账号、密码及权限定义；
（2）专业管理：包括专业名称，使用状态等信息；
（3）班级管理：包括班级名称、班级描述、所属专业等；
（4）教师管理：主要包括用户名、姓名、性别、电话号码、电子邮箱和所属专业等信息；
（5）学生（考生）管理：学生（考生）名称、账号、密码、班级等，接收考试或练习任务。

2、教学子系统
教学子系统由教学资源库、我的课件夹、学习任务发布、学习情况分析、学生端等功能模块组成，特点如下：
（1）管理平台自带的三维虚拟仿真教学资源库，该教学资源库由每门课程的3D动画教学资源包和3D虚拟实训资源包，按照项目、任务、知识技能点等构建而成，也可由教师自定义并上传其他需要共享的课件资源，如：电子教案、PPT、教学视频、图片、文档资料等；
（2）教师根据教学要求，可自定义具有自身特点的课件夹，课件夹既可以选择平台自带的三维虚拟仿真资源，也可以由教师自定义上传其他的课件资源，如：PPT、视频等，进行课堂教学；
（3）教师可根据教学进度，选择性地发布学习或实训任务，供学生课上或课后学习；
（4）教师端可查询学生在线、登录、学习时长、练习分数等。
