综合布线综合实验台,电气安装实训装置

一、功能特点要求
1、 高度的真实性：整体装置平台采用高度真实的建筑物模拟环境形式，采用自攻钉与膨胀螺丝的组合完成器件在墙体上的安装，与工程实际一致。采用真实的布线材料及器材，如桥架、线槽、线管及其相关连接件、系统器件等。同时整个系统从器材的安装与测试都严格执行国家相关技术标准，这样使得学生能够在接近真实的工程环境下进行各种各样的实训操作练习；
2、 强大的教学、实训、考核功能：设备有高度真实性及配套的辅助设施，老师可以在现场进行指导教学，使学生能够很快地理解和掌握相关器材的作用、工程的实施与验收规范等，大大提高了教学质量，同时减轻了老师的教学难度和学生的学习难度。学生的实训、考核项目也是根据国家标准及实际工作要求而设计的，通过这样的教学、实训、考核培养出来的专业学生可以很快、真正地适应岗位的技术要求，同时非常适合市场需要；
3、 模块化的结构平台设计：便于实训设备系统结构形式及台套数的拓展，使实训室整体布局紧凑，空间利用率高，节省实训场地；
4、 广泛的应用范围：由于该设备具有高度的真实性及强大的教学、实训考核功能，使它非常适合各类职业院校的教学、实训。同时该设备能够满足劳动部门进行综合布线工种进行初、中、**的技能鉴定的要求。另外该设备也非常适合各类综合布线相关专业的技能比赛的要求；

综合布线综合实验台,电气安装实训装置

一、设备用途及特点：

电气安装与维修实训考核装置是根据工厂电气安装和室内电气安装等维修电工和电气安装工实训鉴定要求开发的一种通用实训平台。适合于各类职业院校和技工学校维修电工、电气安装工、水电工等有电气实训要求的相关专业的作为公共实训平台使用。

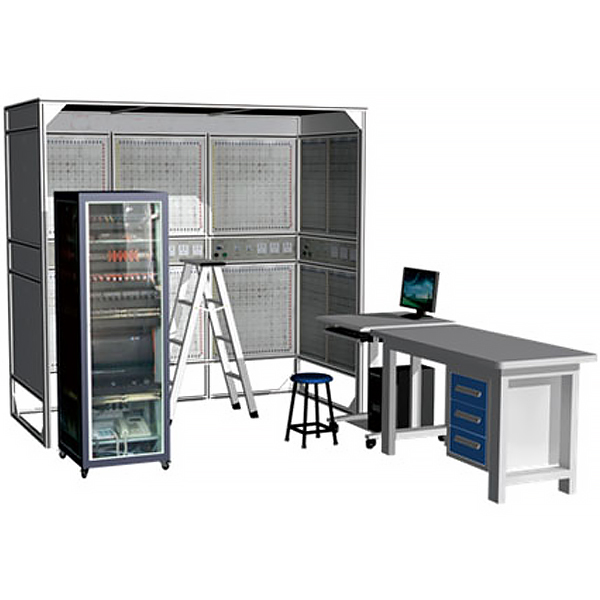

该装置采用钢制网孔板和铝合金框架组接而成，安装有自锁式脚轮，方便移动和使用。装置设计高度以人站在一级人字梯即可方便操作的高度，既安全又能使使用者感受到施工现场环境。横向、丛向宽度合适，可以模拟现场线路的转向布置。网孔板可以方便拆下。做隐蔽工程施工时，铝合金框架是仿建筑隔断用龙骨的加大宽度精心设计，带有穿管孔，使用扎带固定线管，在穿出网孔板时可以使用壁疏引出导线穿入明装底盒。配套的PVC管弯管器，可方便的对PVC管弯成90度。

可进行电工安装。如桥架安装、PVC管安装、吊灯、白炽灯座、日光灯、开关、插座、控制箱、配电箱等，包含有交流异步电动机、直流电动机、步进电机、伺服电机、温度控制器、电偶、plc、变频器触摸屏等控制与受控对象。每个操作组配套一可移动式工具车和元件柜，便于对元件的保管和安装施工。从根本上解决了学校在普通墙面上进行的安装培训的使用不方便、实训范围窄的问题。

设备应具有组装灵活方便的特点，可以根据学校的实际教学条件组成，2人组、3人组、4人组……，单面、双面等不同的方式。长度组合基于2个0.8米的基本组合单元，辅助配有0.2米、0.4米的组合单元，形成不同的长度组合，能够满足不同的教学场地的需要。

二、技术参数

1、工作电源：三相五线 供电  AC 380 V/220 V ±7.5%  50 Hz；

2、工作环境：用绝缘地板（或使用绝缘地毯）；

3、实训装置主网孔板尺寸：长（mm）×宽（mm）＝798×768

4、实训装置外形尺寸：见配置清单

5、实训装置材料：铝合金；

6、**功率消耗  ≤1.5KW

7、安全保护措施：具有接地保护、过流、过载、漏电保护功能，符合相关的国家标准。
