工业污水处理实训台,凸轮机构测绘实验台

一、实验目的：

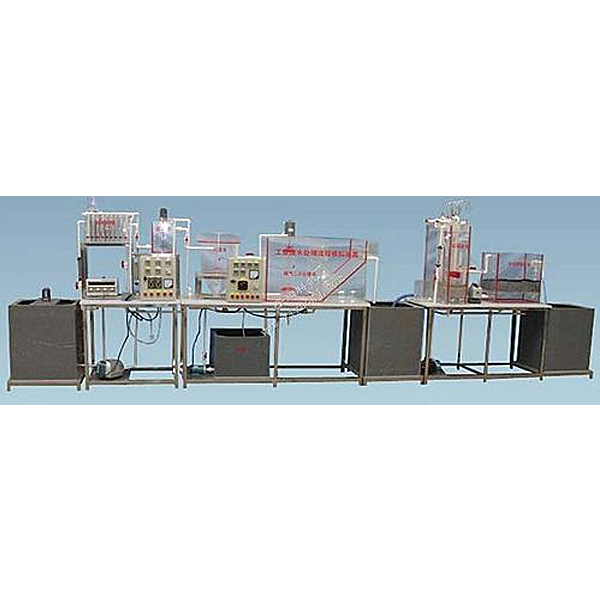

为了了解工业废水中常用的单元操作技术，掌握由这些单元操作组成的处理流程，观察废水、污泥和空气在处理过程中的举动，特别为水处理专业科研及教学研制的实验装置 。整套装置由可编程序控制器对其废水的流入、加药混凝、曝气、反冲洗、排放、排泥等进行自动控制。对其每一段的水处理效果进行监测，整套设备连接使用、也可分开单独使用、每一个污水池都有开发取样口。
二、主要技术指标及参数：
1、环境温度：5℃～40℃
2、处理水量：5～15L/h
3、设计进、出水水质范围：
进水BOD 400～800mg/L 出水40～80 mg/L
进水COD 600～1200mg/L 出水60～120 mg/
进水SS 100～300mg/L 出水10～50 mg/L
进水pH 6～9 出水6～9
4、工作电源：AC220V±10%、50Hz，单相三线制，功率1500W，安全保护：具有接地保护、漏电保护、过流保护
5、装置外形总尺寸：长×宽×高=5200mm×500mm×1700mm
三、主要配置：
1、原水箱1只：白色PP板材质、厚度10mm，600×400×500mm、底板上安装有放空阀，方便将水排净；
2、清水箱1只：白色PP板材质、厚度10mm，400×400×500mm，底板上安装有放空阀，方便将水排净；
3、配原水箱搅拌电机1台、304不锈钢搅拌桨1套；（功率25W、转速120rpm）、（含调速器1只）
4、微电解槽 1套、透明有机玻璃材质、壁厚10mm，250×200×250mm、含直流稳压电源 1台、
5、混凝反应槽、透明有机玻璃材质、壁厚7mm， Ø 200×300mm；

工业污水处理实训台,凸轮机构测绘实验台

功能：
1、机构组装训练；
2、机构零件尺寸测量训练；
3、机构装配图绘制训练；
4、机构零件图绘制训练；
产品参数
1、产品材质：铝合金精制，采用数控机床精加工并经阳极氧化工艺制作（不接受翻砂粗制工艺），各个零件均需装到铝合金测绘箱内，内置缓冲嵌入式材料格挡；
2、为方便安全测绘箱子尺寸：约365×265×120mm
3、详细配置：
机架、螺纹端盖、从动轴、凸轮轴。
职业技能综合集成训练虚拟仿真系统：
软件内模型可进行360°旋转、放大、缩小、平移，设有通用互动按钮：返回、首页、帮助。所有虚拟仿真任务过程有提示，在进行完一项任务后软件自动打钩。工具库上方设有实验任务
1、基本立体（旋转模型时XYZ空间坐标图标自动跟随旋转。）
A、平面立体：实验步骤分为实验任务（文字提示任务）—搭建模型（拖拽工具库中的模型到三投影面体系中，并自动显现投影，选择错误时有提示）—改变姿态（通过点击上下左右箭头改变）—选择投影（进入答题界面，在6项中选择此时完成的三维投影图）
B、截切立体：实验步骤分为实验任务（文字提示任务）—搭建模型（拖拽工具库中的模型到三投影面体系中，并自动显现投影）—标注投影情况（为三维投影图标定，在14处空白栏中选择相应的标注符号）
C、相贯立体：实验步骤分为实验任务（文字提示任务）—挖孔（选择任意挖孔模型，此时将可在XYZ空间坐标中选择任意面，模型同时切换，并出现一个坐标滑块，根据滑块位移大小，模型出现对应程度的剖切面）—孔径变化（选择1-4孔径）—后方通孔—选择投影（进入答题界面，在8项中选择此时完成的三维投影图）
