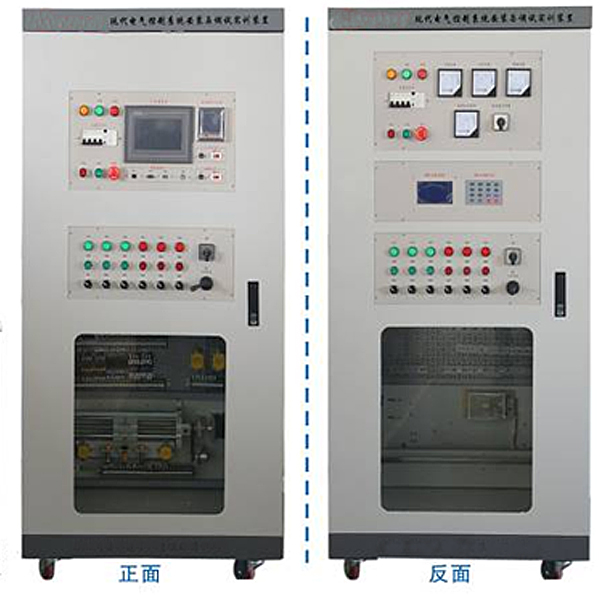

现代电气控制系统安装与调试实训装置,热电偶标定校验实训台

一、 产品概述

该装置具有电气控制系统的电路设计、安装和布线，传感器接线与调整、plc编程、模拟量模块应用、人机界面组态、电机驱动（含变频器及对应电机、伺服驱动器及伺服电机、步进电机及驱动器、继电控制与保护、温度控制器、增量型编码器）参数设定、以及典型机床控制电路故障排除等功能。装置中多参量实时手工给定（如速度实时变化给定、温度变化实时给定、距离变化实时给定等），实现了系统控制的实时控制，真实的模拟和反映了工业控制的过程，实训内容广泛、变化多样，是一款典型的职业能力培养设备，通过在该设备上实训，可使学生职业能力得到大幅度提升。

二、 产品特点

1. 本装置是由控制柜、受控对象等组成一个完整系统，具有占地面积小、操作方便、可移动、内部安装有照明设施、操作面板,各控制点和通讯接口均引出到专用的接线板上，使实训更加便捷。

2. 控制元件（如PLC、变频器、接触器等）采用导轨式安装，实训时可根据需要进行合理的调整安装，布线采用工业线槽板前布线方式，设备的进出线采用塑料软管及接头与受控对象进行连接，受控对象采用外置方式便于观察。

3. 本装置采用模块式结构，扩展性强，选择不同的配置、调整系统参数，从而实现控制系统需求。

三、 技术性能

1. 输入电压：三相五线 ～380V±10%  50Hz

2. 工作环境：环境温度范围为-10℃～+40℃  相对湿度＜85%（25℃） 海拔＜2000m

3. 装置容量：＜1kVA

4. 外形尺寸：850mm×800mm ×1800mm

5. 安全保护：具有漏电保护，安全符合国家标准

6.虚拟多用表参数：

现代电气控制系统安装与调试实训装置,热电偶标定校验实训台

实验目的：
1、可作热电偶的标定和校验。
2、热电偶冷端温度补偿的方法有：冰水法、恒温槽法和电桥法
主要配置：
管式加热炉、功率调节仪、高精度PID调节温控仪、巡检仪、电桥、配套不锈钢实验台等。
技术参数：
1、实验管制冷、加热工作电源由低压大功率开关电源供电。冷却风扇DC12V、0.25A。
2、制冷模块：试验制冷温度**可达-5℃
3、输入电源：单相AC220V±10% 50Hz，功率1.5KW。
4、管式加热炉，加热功率1.0KW，炉膛中部为恒温区，**温度600℃。
5、热电势测量范围：K型，0-24.9055mV，E型，0-45.093mV，J型，0-33.102mV（在0-600℃测温范围内由热电偶分度表查得）。
6、智能温控仪表：分度号，K型，量程，0-999℃。测量系统配置有智能温度控制仪表（PID调节控温，精度 ±0.2℃），高精度PID调压模块电路。
7、**温度巡检仪：测量范围：4-20mA/0 - 1000，AC220V/50Hz，精度：0.5%。
8、高精度数字电桥：补偿器直流电桥。
9、单相集成移相交流调压模块（电位器）：功率调节。
10、外形尺寸：1000×500×800mm，外形为不锈钢支架。
