智能化机床电路考核实训装置,燃气管网工况模拟实验装置

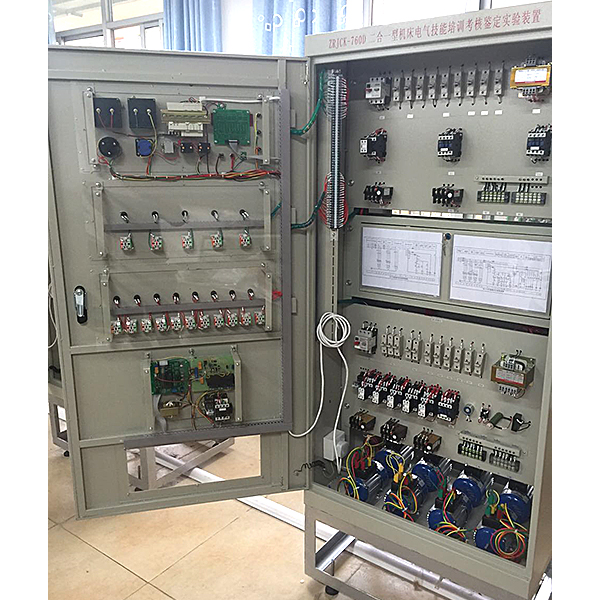

一、概述

机床电气综合实训考核装置是为各职业院校的电气类专业及社会电工考核，以及各市、县维修电工、国家职业技术鉴定所（站）等单位的教学、实训、实习、考核及技能鉴定而研发的实训考核装置。由于该装置全部采用实际工业上应用电器，因而可靠性好、寿命长。装置外形美观，操作方便，直观性强，不但可用于相关课程的课堂演示、实训、实习，而且还可作为机床电气控制线路维修技能的培训。此外，它还能提供全方位真实的机床电气故障排除的技能训练，有效地提高学生对机床设备的维修技能。

二、特点

1、本装置采用标准配电柜为主体柜，充分利用该柜双面空间位置，其配电柜将2种机床电气线路合为一体，因而具有占地面积小、外形美观、经济效益高等特点。
2、直观性强，通过操作可熟悉机床的电气控制线路的原理和特点。
3、技能培训用的控制线路和经特殊设计的电机，可模拟各种实际机床的电气线路，也可满足机床的电气故障分析及排除的训练要求。
4、通过一只转换开关就能实现两种机床电路的切换，方便快捷。
5、可以人为的设置故障点，只要通过开关切换就可设置。
6、配电柜设有电压型漏电保护器和电流型漏电保护器，以确保操作者的安全。此外，还设有定时器兼报警记录仪（服务管理器），为学员的考核提供了一个统一的标准。

三、机床电气技能培训考核柜的技术参数

1、输入电压：三相四线～380V±10%  50Hz
2、工作环境：环境温度范围为-5℃～+40℃，相对湿度＜85%（25℃）
3、装置容量：＜1.5KVA
4、外形尺寸：800mm×600mm×1800mm

智能化机床电路考核实训装置,燃气管网工况模拟实验装置

一.技术指标
演示燃气环状管网、支状管网压力分布及事故工况的压力变化。
二、主要配置
小型调压器；调节阀；流量计；测压管；多节点模拟管网；漩涡气泵
三.技术参数
1.旋涡气泵1个：旋涡气泵：功率750W，风量90m3/h，风压11kpa；
2.稳压罐1个：主体直径250mm，长450mm；
3.管道式流量计：量程1.6-16m3/h的4个，量程0.6-6m3/h的2个
4.供气干管、用户支管、压差板、单管压力计11个（前有稳压罐）、单向铜阀1个，铜阀13个、PVC活接、PVC内丝直接、不锈钢外丝直接、弯头三通等；
5.台面（白色10mm厚PP板）；
6.电源控制系统：喷塑电控箱1只、带灯自锁按钮开关（正泰）等组成。
7.装置外形尺寸：1800×500×1900mm。30*30mm不锈钢方管、配脚轮均为万向轮带禁锢脚.
