装表接电实验装置,表冷器性能实验装置

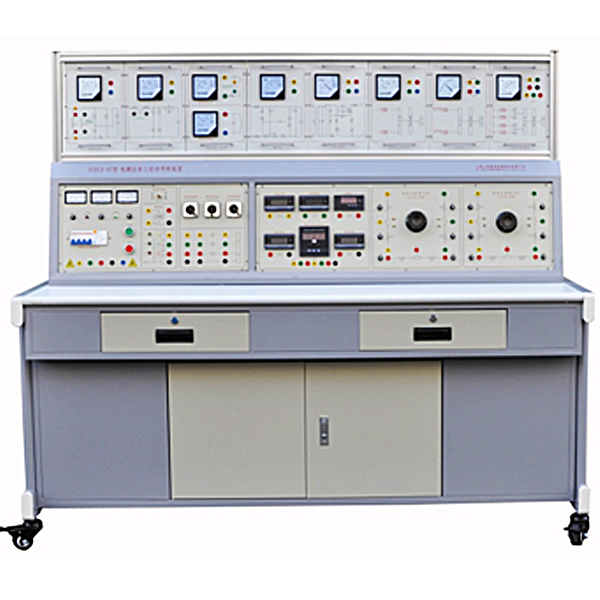

一、 概 述

本装置是根据《中华人民共和国职业技能鉴定规范•电力行业（电测仪表）》，参考电力行业职业技能鉴定指导中心所编写的电测仪表工培训大纲、题库而研制生产的。整套装置包含不同种类、不同结构的电测量指示仪表、数字仪表、变送器、交直流数字仪表的原理实验组件，可作为电力行业电测仪表工初级至**技师的培训考核装置。也可用于其他行业对电工仪表知识的培训考核，包括高校、中专、技校 “电气测量”类课程的实验、实训和考核。

二、特 点

1. 仪表种类多样，满足电测仪表工从初级到**技师的培训考核要求，用户可根据不同需求进行选择

2. 电流、电压互感器与凸轮开关配合，可完成多种形式的电表接线实训

3. 实训台内各种电压调节、电流调节、频率调节、检定装置等设备配套齐全

4. 提供多功能、高精度虚拟仪表（代替数字显示多用表）和直流电位差计作为标准的两种检定方法

三、技术性能

1. 输入电压：三相四线～380V±10% 50HZ 2. 工作环境：环境温度范围为-5℃～+40℃ 相对湿度＜85%（25℃）海拔＜4000m 3. 装置容量：＜3.0kVA

四、培训项目

1. 安装式电表工作原理与量程扩展、数字仪表工作原理

(1) 磁电系电流表原理与量程扩展

(2) 磁电系电压表原理与量程扩展

(3) 数字式直流电压表

(4) 数字式直流电流表

(5) 数字式交流电压表

装表接电实验装置,表冷器性能实验装置

1 、产品应用范围：
可用于了解喷水室及空气表冷器的组成，通过实验加深对直接接触式和表面式热湿交换设备性能的区别，掌握测量喷水室和表冷器温度、相对湿度、阻力特性的方法；熟悉换热量、热交换效率系数和接触系数的测定方法。
2 、产品使用工作环境：
2.1工作环境温度： 0-40℃。
2.2工作环境湿度： < 80% (无冷凝)。
2.3电源：单相220V，50 Hz。
3 、技术及性能参数：
3.1冷水系统：压缩机、冷凝器、蒸发器盘管、高压水泵、流量计、喷水室、喷嘴、表冷器、恒温室、低噪音风机、加湿器、电加热器。
3.2测量控制系统：控温仪表、测温仪表、数显电流电压表、微压表、笛型管）。
3.3其它参数
风道断面尺寸：250*250mm
压缩机：1000W，制冷量 2730W 品牌：日立1.5P
水泵：自吸式喷射泵，Q＝4.2m3/h，H=35m，N= 370W， 电压220V ，50Hz
离心通风机：电机功率750W 电压220V 风量2850m3/h全压490Pa 转速1400r/m 低噪音风机
制冷剂：R22
流量计：转子流量计口径DN15，流量范围40-400L/h
