DSP电机控制系统实训装置,电梯轿门、层门拆装实训装置

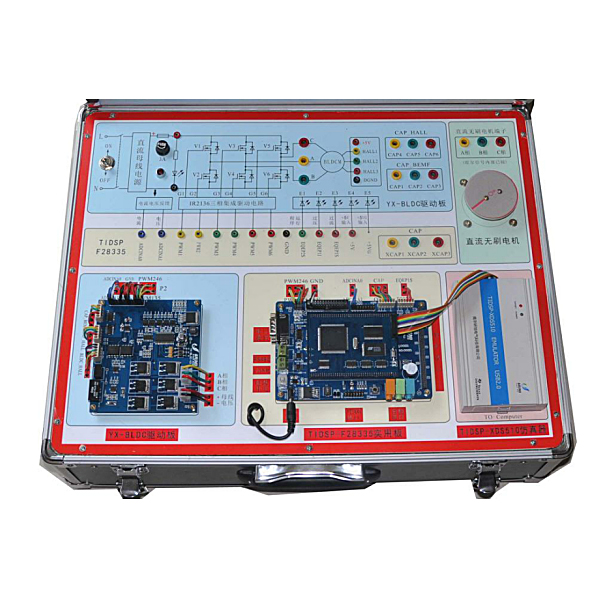

1） 采用DSP开发板+电机驱动板+DSP外扩网口模块+DSP外扩GPIO功能运用模块+液晶触控 显示的组合操作平台，方便用户实现电机控制的一体化开发系统；

2） DSP端采用自主研发的28335实用板开发板，以现今主流TMS320F28335为核心，采用六 层核心板+底板的形式；

3） BLDC电机平台采用三相全桥隔离控制，精确的PID算法，保证电机精确运转；

4） 直流电机驱动板控制信号使用灌电流驱动方式，支持绝大多数单片机直接驱动；

5） 42步进电机驱动器具有高稳定性、可靠性和抗干扰性的经济型步进电机驱动器，适用于 各种工业控制环境，具有自动半流，低压关断、过流保护和过热停车功能；

6） 板载硬件资源丰富，外扩功能强大，可满足各类项目实验；

7） 7. 0寸触控显示，采用工业类级别，满足恶劣的工作环境，友好的人机界面方便您更好的 操作；

8） W5300 模块支持软、硬件混合 TCP/IP 协议：TCP, UDP, ICMP, IGMP, IPv4, ARP, PPPoE, Ethernet；支持8个独立的端口（sockets）同时连接；网络数据传输，速率可达到80Mbps；支 持ADSL连接（支持PPPOE协议，带PAP/CHAP验证）；

9） GPIO扩展功能模块包括3x4矩阵键盘、12864LCD接口、4段8位数码管、温湿度传感器、 红外信号输入接口、8路LED、直流小电机及步进小电机；

10） 采用分拆独立的模块化设计理念，既可独立演示，又可整体工作；

11） 对于电机控制有独特设计的电机控制口；

12） 详细的用户手册，让您轻松入门掌握；

13） 注重EMI设计，稳定高效，包括外扩和所有外设资源；

14） 主流的F28335平台，是电机控制领域和电力检测领域的**；

15） 丰富的实验例程，可满足各种教学实验，尤其电机控制领域，方便用户对其进行移植。

DSP电机控制系统实训装置,电梯轿门、层门拆装实训装置

一、设备概述：
遵循了模块化的设计理念，根据电梯安装工艺要求进行教学实训式的设计；电梯轿厢门与层门实训装置采用水平移动的方式，使层门与轿门分合移动式的进行安装与调试。
二、技术参数
1、开门形式：中分式
2、组成部分：层门和轿门两部分组成
3、单个轿门门宽：300mm
4、轿门板高度：1000mm，门板为不锈钢厚度1.0mm
5、控制模式：变频控制
6、设备总高：1500mm
7、设备总宽：1200mm
8、职业技能综合集成训练虚拟仿真系统
软件内模型可进行360°旋转、放大、缩小、平移，设有通用互动按钮：返回、首页、帮助。所有虚拟仿真任务过程有提示，在进行完一项任务后软件自动打钩。工具库上方设有实验任务
1、基本立体（旋转模型时XYZ空间坐标图标自动跟随旋转。）
A、平面立体：实验步骤分为实验任务（文字提示任务）—搭建模型（拖拽工具库中的模型到三投影面体系中，并自动显现投影，选择错误时有提示）—改变姿态（通过点击上下左右箭头改变）—选择投影（进入答题界面，在6项中选择此时完成的三维投影图）
B、截切立体：实验步骤分为实验任务（文字提示任务）—搭建模型（拖拽工具库中的模型到三投影面体系中，并自动显现投影）—标注投影情况（为三维投影图标定，在14处空白栏中选择相应的标注符号）
