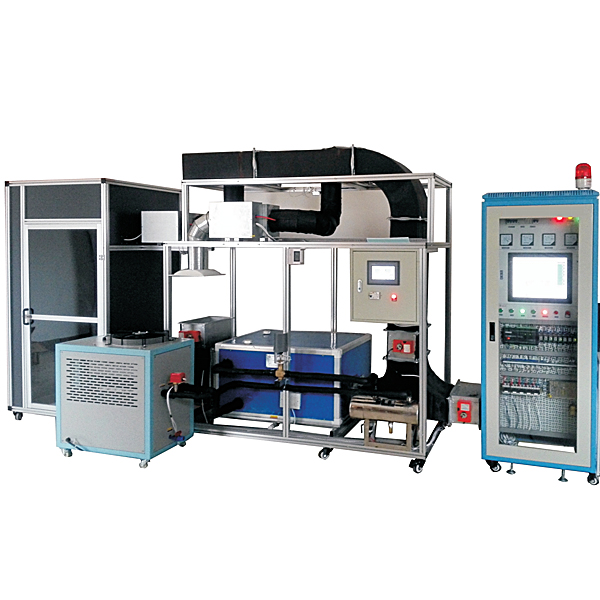

变风量中央空调系统实验装置,间歇反应釜单元实训装置

一、概述
1、VAV是Variable Air Volume（变风量系统）的简称，在空气调节系统，为了应对末端负荷的变化，在输冷/热介质流量不变的情况下，通过改变风量来调整需要冷/热量的输送以满足变化的需求。 VAV（变风量空调系统）是一种通过改变送风量来调设计标准、《采暖、通风与空气调节设计规范》（GBJ19-87-2003）。《通风与空调工程质量检验评定标准》（GBJ304-2002）《简明通风设计手册》（GB50194-2002）《压缩机、风机、泵安装工程施工及验收规范》（JBJ29-2002）《电气装置安装工程低压电器施工及验收规范》（GB50254-96）《大气污染物综合排放标准》（GB16297-1996）。《环境空气质量标准》（GB3095-1996）、《城市区域环境噪声标准》（GB3096-93）《建筑设计防火规范》（GB50016-2006）、《公共建筑节能设计标准》（GB50189-2005）。
2、实训装置也适合普通院校、技工学校、职业培训学校、职教中心、鉴定站/所、制冷类专业《制冷设备维修工（**）》、《制冷设备原理与维修》、《制冷空调装置操作安装与维修》、《中央空调工（初级、中级、**）》、《家用制冷设备原理与维修》等课程。
二、产品参数
1、box支管路内风速6～8m/s, 干管路内风速8～14m/s；6个通用输入点(UI),2个数字输入点田(BI),2个模拟输出点(AO),3个数字输出点(BO)和4个可配置的输出点(CO)，可测量风量风阀控制器4-20MA，压差传感器4-20MA。
2、通风设备设计风量：通风柜面风速：0.3～0.8 m/s，单台通风柜设计风量1500m3/h，
3、换气次数：换气数：8～12次/小时
4、工作环境：环境温度范围为-5℃～+40℃ 相对湿度＜85%(25℃) 海拔＜ 4000m
5、装置容量：＜4.8kVA
6、外形尺寸：4000mm×1000mm×2000mm

变风量中央空调系统实验装置,间歇反应釜单元实训装置

一、间歇反应釜单元操作实训装置系统的组成及特点
1、框架\楼梯\护栏：框架长×宽×高：约4200×2000×3500mm。设备总安装尺寸：4900×2000×3500mm。整机采用钢质安装框架（两层设计，一层平面方便操作、检修、出入，二层有安全斜梯通上并有护栏、防滑花纹板），防锈红丹底漆，喷烤漆处理。紧固件：与法兰，阀门，框架，楼梯，护栏，支架配合。
2、釜式反应器（CSTR）是化工过程中常见的单元操作，装置真实模拟典型化工生产工艺的间歇反应工艺流程，系统由间歇反应釜实训设备对象（由一台蒸馏搅拌反应釜和一台中和釜组成，两釜可独自成体系工作，通过压缩氮气输送相互倒料，反应釜采用间歇反应工作方式）。
3、反应釜采用工业标准压力反应釜，反应采用夹套油浴温度控制、釜内冷却水盘管模拟反应吸热、釜内加热模拟反应放热。通过装置了解间歇反应装置的基本流程及设备结构，能进行机泵、反应器、冷凝器等设备操作。熟悉化工反应装置的基本流程和配套生产设备、仪表控制过程；进行不同设备形式的流体输送实训、换热实训操作；进行带压反应、常压反应、减压反应实训，可进行物料蒸馏回流操作；展现了工业中低温差大流量过程的典型控制系统。
4、装置具有反应釜岗位技能、中和釜岗位技能、换热岗位技能、流体输送岗位技能、现场工控岗位技能、化工仪表岗位技能、就地及远程控制岗位技能的实训功能以及现场故障处理技能。
5、就地智能仪表电器控制台：约1650X700X1400钢质喷塑琴式结构就地仪表电器操作台(含带RS485通讯接口就地控制智能仪表、嵌入式微机位及开关位，并内含DCS接入口)。内安装漏电保护空气开关、电流型漏电保护器充分考虑人身安全保护；同时每一组强电输出都有旋钮开关控制，保证设备安全，操作控制便捷；装有分相指示灯，开关电源，接触器，固态继电器，自锁开关，塑铜线，橡套线，屏蔽线，铝合金线槽等。装置可由现场工控操作台通过带RS485通讯总线的智能仪表＋工控组态软件的方式就地进行独立测控，完成各实训项目。系统也可采用DCS控制系统。
