铝合金自动扶梯实训装置,多种换热器性能测试实训装置

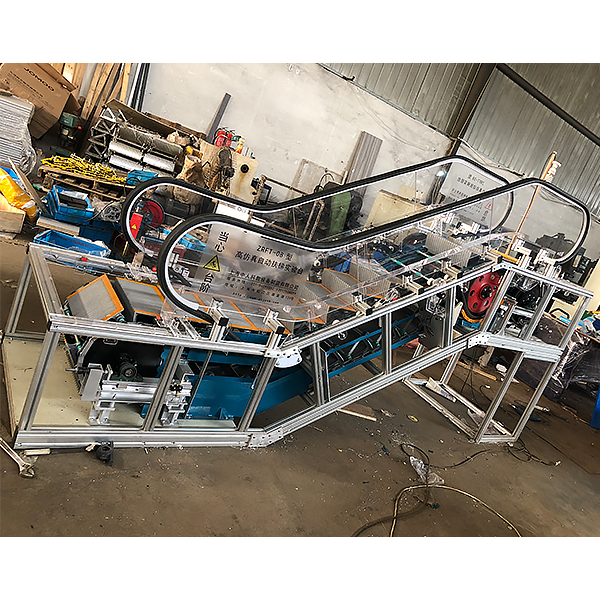

可拆装仿真扶梯模型采用铝合金型材骨架、曳引装置、蜗轮蜗杆驱动装置、扶手驱动装置、梯路铝合金导轨、梯级传动链、铝合金梯级、梳齿前沿板、电气控制系统等部分组成。且主要转动部件轴承支撑座材料为铁。电气控制采用三菱plc系统。
一、技术参数
1、输入电源：三相四线（或三相五线）AC220V±10%，工频50Hz；
2、工作环境：环境温度为-5℃～+40℃，相对湿度＜85%（25℃）；
3、整机容量：≤2.5kVA；
4、整体尺寸：4350mm（长）×1200mm（宽）×2520mm（高）；
实验台主体：4350mm×1200mm×820mm
控 制 台：1200×750×1210mm（长*宽*高）；
5、提升高度：600mm；
6、梯级运行速度 0.5m/s；
7、载能力：200KG；
8、方式：PLC可编程控制，变频节起动/运行；
9、监控系统：电压、电流工况实时监控；
10、保护：具有保护接地、过载、过流、漏电流保护功能，安全符合国家标准。
11、安全装置：曳引链条断裂保护装置、梳齿异物保护装置、扶手带入口安全保护装置、梯级下沉保护装置、驱动链断链保护装置、扶手带断带保护装置、制动器、机械锁紧装置等。


铝合金自动扶梯实训装置,多种换热器性能测试实训装置

实验目的：
1、了解板式、列管及套管换热器的构造特点及传热性能的差别。
2、掌握各换热器性能测试方法，了解影响换热器性能的因素。
3、加深对顺流和逆流两种流动方式换热器换热能力差别的认识。
4、掌握流体流速、流量、压力、温度等参数的测量技术。
主要配置：
套管式换热器，板式换热器，列管式换热器,冷、热水防腐水泵，冷、热水转子流量计，冷、热水不锈钢原水箱及加热水箱，顺、逆流调节阀门组，阻力测试压力表及U型差压计，加热功率由固体调压模块无级调节，**信号输入巡检仪显示温度，电流表，电压表，不锈钢台架及控制屏等。
技术参数：
1、输入电源：三相AC380V±10% 50Hz，功率6.5KW。
2、换热器面积：列管换热器0.36m2，板式换热器0.56m2，套管换热器 0.21m2。
3、电加热总功率：≦6.0KW，加热温度：≤80℃。
4、冷、热水泵参数： 流量： 20L/min ，扬程：12m，功率：120W。
5、转子流量计：二台并联，热水流量量程：16—160L/h，冷水流量量程：40—400L/h。
6、原水箱：304 不锈钢材质，容积：80L（冷水箱有盖密封，防止落灰，配有液位显示装置；水箱入口配有浮球阀以保证水箱水位恒定）。
