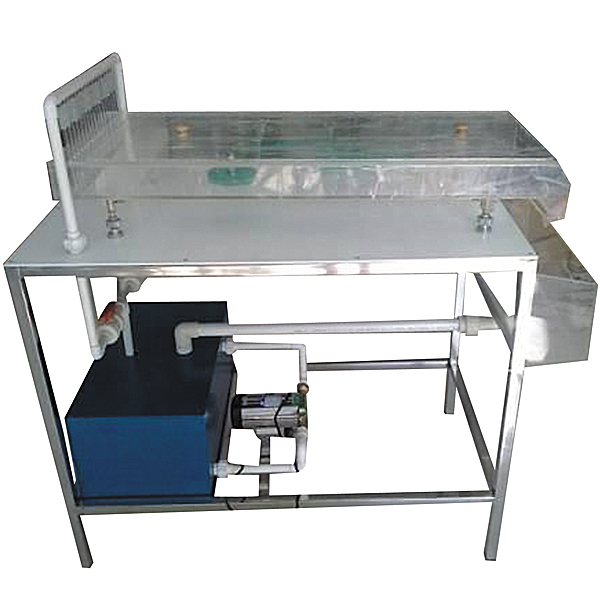

液体流线变化实训装置,网络配线综合实验装置

实验目的：
1、观察液体绕经不同固体壁面的变化。
2、研究液流在模型试件出口和入口的流线变化。
主要配置：
油泵、油盘、供油箱、导叶、回油管、油盘调整螺栓、供油管、试件、不锈钢支架等组成。
技术参数：
1、运行环境：温度0-40℃，相对湿度：≤90%RH，电源：220V/50Hz，可连续操作。
2、油泵：采用低噪声潜入式小型油泵，功率：90W。
3、试件：机翼、圆柱体、突扩、突缩（反放突扩、突缩），材质透明有机玻璃。
4、供油箱：容积约25L，优质PVC材质。
5、油盘：尺寸：350×80mm，整体透明优质有机玻璃材质，便于观察实验想象。
6、油盘调整螺栓：304不锈钢材质，便于调节油盘坡度及总体平衡。
7、实验所用的流体为全循环设计。
8、框架及台面均为304不锈钢材质，结构紧凑，外形美观，操作方便。
9、外形尺寸：1000×500×1300mm（长×宽×高），框架为可移动式设计，带脚轮及禁锢脚。

液体流线变化实训装置,网络配线综合实验装置

一、技术规格：
外型尺寸:长600mm,宽530mm,高1800mm
电压/功率:交流220V/50W
配套设备:6U网络压接线实验仪1台、6U网络跳线检测及故障演示仪1台、网络理线环2个、8口PDU电源插座1个、100回110型通信跳线架2台、24口网络配线架2台、24口光纤配线架1台、零件/工具盒1个、电源地插1套。
二、产品特点
1）装置选用19英寸开放式落地型机架，外形尺寸：长0.6米，宽0.53米，高1.8米。机架下部有4个地脚螺丝固定，保证设备牢固，能够承受实训打线冲击力。
2）6U机架式带彩色LED色块显示功能的网络压接线实训测试仪（彩色LED色块显示灯，共96个）1台，每芯线端接对应彩色LED发光块，直观持续显示端接连接状况和线序，分48组共有96个发光色块，同时显示6根双绞线全部端接情况，直观判断通信网络双绞线的跨接、反接、短路、断路等故障。测试结果以WIFI无线信号或者RS485传输至教师计算机管理端软件中。
彩色LED显示功能的网络跳线检测及故障演示仪1台，对应彩色LED发光块显示RJ45接头两端压接线端接的连接状况和线序。每根跳线对应8组16个彩色LED发光色块，直观持续显示连接状况和线序，分为32组共有64个发光色块灯，并设有线缆类型、组别、故障类型提示灯，可快速同时检测出4根跳线压接情况。故障模拟演示功能，设置6组（正确、反接、跨接、断路、交叉、短路）常见网络布线正确与故障类型。测试结果以WIFI无线信号或者RS485传输至教师计算机管理端软件中。
4）教师教学设计系统（提供演示及版权证书）：本系统为apk的格式，可在PC端使用，也可在移动端使用，本系统即可手动设置故障也能自动设置故障，本系统通过电路图中绿色的框选择手动设置故障点（***多可以设置39个故障点），也可以通过系统自动进行随机1个故障点设置，随机两个故障点设置，随机三个故障点设置，随机四个故障点设置，随机五个故障点设置，本系统内有工具箱，元件库，放大镜，电路图等功能，可通过工具箱可选择万用表进行检测，通过元件库选择合适的元件，通过放大镜可以清楚的了解各个元器件及电路。本系统通过电动机星三角启动控制电路故障的设置，并经过种种排查，让学生了解电动机星三角启动控制电路的工作原理及电路结构。
