电动车真空助力液压制动实训台,单片机开发实验台

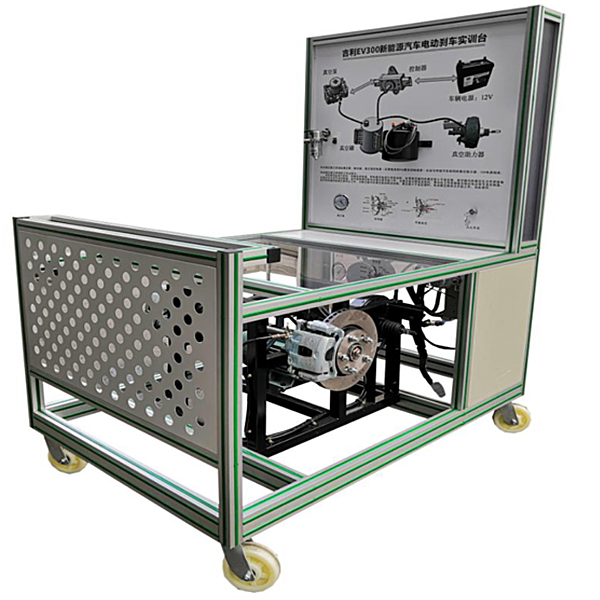

产品简介
选用主流新能源电动真空助力液压制动零部件，功能和控制方式与通用纯电动车完全相同，真实地呈现了新能源电动真空助力液压制动零部件之间的连接控制关系、安装位置和运行参数，通过真空表显示真空度，使学员认识真空度触发真空泵原理，并培养学员对电动真空助力故障分析和处理能力。
功能特点
1.真实可运行的新能源电动真空助力液压制动，充分展示各主要零部件组成结构和逻辑控制关系。
2.各主要部件安装在台架上，电气连接方式与实车相同，可以方便拆卸，让学员在拆装连线过程掌握电动真空助力液压制动零部件拆装要点；
3.真空表与真空罐连接，安装在台架面板上，面板上同时显示真空泵电流闭合和断开，踩下制动踏板，观察真空表高低和真空泵启动运行状态控制关系；当真空度下降到-45Kpa时，压力传感器使12V电源闭合，真空泵工作；当真空度上升到-80Kpa时，压力传感器使12V电源断开，真空泵停止工作；通过实际观察学员掌握纯电动真空助力工作原理。
4.实训台水平式放置，安装主要零部件；台架底部安装4个脚轮，移动灵活，带自锁脚轮装置，可以固定位置。
5.配备有制动器防护罩等安全保护装置。
6.配备解剖完整的真空泵总成，真空罐总成，助力器带泵总成，展示电动真空助力系统各主要零部件结构。

电动车真空助力液压制动实训台,单片机开发实验台

一、系统简介

本系统是《MCS-51单片机原理与接口》《单片机控制技术》《自动化控制》《EDA》等课程教学的**配套实验设备。以小系统、多功能、易扩展为设计思想，主板以《51系列单片机实验指导书》基础实验为主，增加地址总线、数据总线、控制总线引出和扩展单元（区），这样学校可以从需要出发，选配各种扩展模块，为各类院校的教学实验、课程设计、毕业设计提供了良好的实验开发环境，也是科研、开发工作者的得力助手。

二、系统组成：

1.硬件：

（1）开发系统组成：单片机仿真接口（仿真器外接），用户CPU（AT89S52），系统控制芯片（1032），64K程序存储器（w27c512），64K数据存储器（61256x2），开放式4*6键盘电路，开放式6位动态数码管显示电路.

（2）输入/ 输出：128*64 LCD图文电路（或字符式1602 LCD），单脉冲发生器，8MH时钟分频，8位开关逻辑电平输入/ 输出电路，排针∕锁紧孔转接口、16*16 LED点阵电路，音频功放，0～5V可调模拟量，PWM电路、射极跟随器，ISP在线下载接口，打印口，用户串行接口。

（3）常用接口芯片：RS232/485、74LS273、74LS244、8279、0832、0809、8253、8250、8251、8255、等；

（4）控制对象：喇叭、温度18B20、IC卡读写、蜂鸣器、小型直流电机、步进电机、压力传感器、继电器等；

（5）扩展单元接口：提供总线接口，可自行扩展设计或选配我公司各种扩展模块。

2.软件：系统配置2000/xp等操作平台的单片机仿真调试软件，支持汇编、C51语言编译、调试；单片机在线下载软件等。

3.电源：系统内置高性能直流稳压电源。
