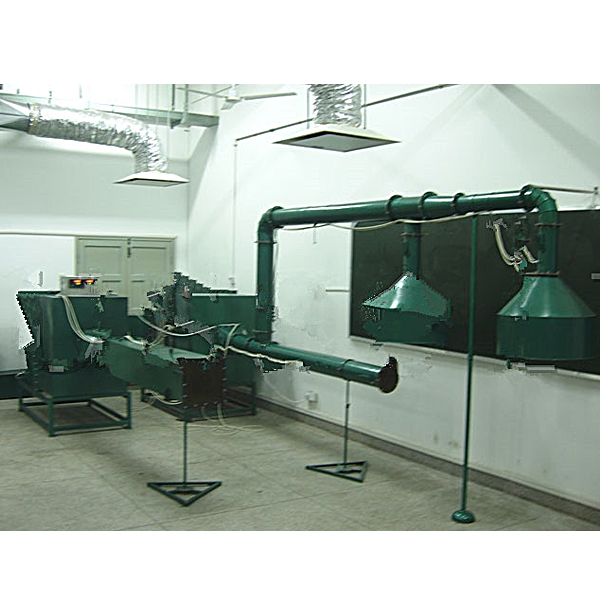

管道风量风压性能实训装置,光机电气一体化实训装置

实验目的：
通过风量测量箱的风量进行精确的测量，对圆形管道、巨形管道的流量测量进行标定，同时可对不同形状的管道及其他测量风量的方法，如风速法、动压法进行相对比较及误差对比分析。可做排风罩性能试验。可对空气流量小于1500 m3/h计量器具进行研究。
主要配置：
风机箱；标准风量测量箱；标准流量喷嘴；风机用变频器 ；风量调节阀门；可更换风管（矩形管、圆管）；伞形排风罩。
技术参数：
1、输入电源：三相AC380V±10% 50Hz，功率1.5KW。
2、离心风机参数：风量2200m3/h ，风压1000 Pa，功率1.5KW。
3、标准流量：200～1500 m3/h
4、管道空气流速：v≤15m/s 可调；
5、矩形管、圆管尺寸：3 种,实验风道采用304不锈钢材质。
6、调速方式：变频调速。
7、不少于 4 套测试仪表，量程与提供的设备相对应，分辨率1Pa。
8、外形尺寸：1600×500×1700mm，外形为不锈钢可移动支架，带双刹车轮。

管道风量风压性能实训装置,光机电气一体化实训装置

实训装置由型材导轨式实训台、典型机电一体化设备机械部件、plc模块、变频器模块、按钮模块、电源模块、模拟生产设备实训模块（包含上料单元、皮带输送检测单元、气动机械手搬运单元、物料传送仓储单元及返回单元）、触摸屏、接线端子排和各种传感器等组成。采用开放式和拆装式结构，可根据现有的机械部件组装生产设备，使整个装置能够灵活的按实训教学或竞赛要求组装具有生产功能的光机电一体化设备。模块采用工业标准结构及抽屉式模块放置架，互换性强。

实训系统集运动控制、气动控制、变频调速、步进电机驱动、伺服电机驱动、传感器检测、可编程控制、时序逻辑控制于一体。通过基于该实训系统的使用、训练和培训，能充分锻炼操作者团队协作能力、计划组织能力、自动线安装与调试能力、工程实施能力等。同时适合学生进行课程设计、毕业设计。

一、技术性能

1.输入电源：三相四线（或三相五线）～380V±10% 50Hz

2.工作环境：温度-10℃～+40℃  相对湿度≤85%（25℃） 海拔＜4000m

3.装置容量：＜1.0kVA

4.外形尺寸：1200mm×800mm×1500mm

二、设备配备

主要由型材实训台、上料单元、皮带输送检测单元、气动机械手搬运单元、物料传送仓储单元、物料返回单元、PLC模块、变频器模块、按钮模块、电源模块、各种传感器、触摸屏、物料、I/O接口板和气管等组成组成，完成上料、检测、分拣、搬运、传输、分类、储存、再回到初始位置，是典型的光机电一体化闭环实训平台。

实训项目

任务一：气动系统的安装与调试

（1）气动方向控制回路的安装

（2）气动速度控制回路的安装

（3）气动顺序控制回路的安装

（4）气动机械手的安装

（5）气动系统气路的连接
