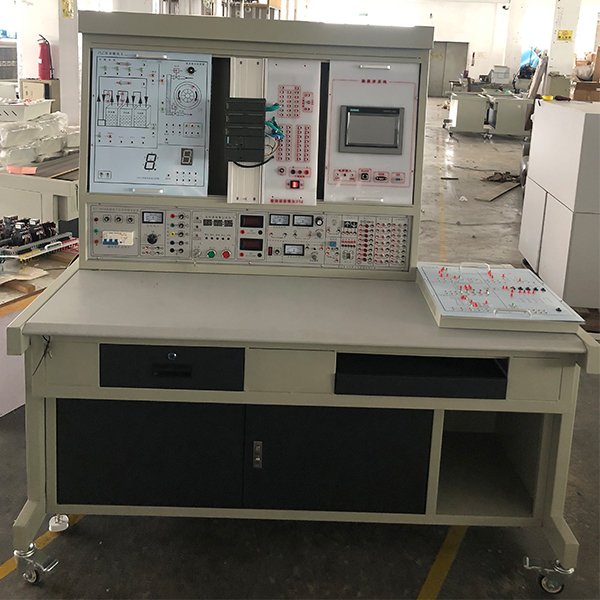

网络型PLC实验装置,絮凝反应实训台

一、概述

本装置是专为目前我国各院校开设的《可编程控制器技术》、《可编程控制器及其应用》等课程实验配套设计的，集可编程逻辑控制器、通信模块、模拟量控制模块、编程软件、工控组态软件、仿真教学软件、实验挂箱（变频器控制、触摸屏控制、伺服控制等）、实物等于一体。在本装置上，可直观地进行plc的基本指令练习、多个PLC实际应用的模拟实验及实物实验，所有实验均有组态棒图进行动态跟踪。

二、特点：

1、装置采用组件式结构，更换实验模块便捷，如需要扩展功能或开发新实验，只需添加实验模块挂箱即可，永不淘汰。

2、实验对象形象逼真，接近工业现场的实际应用，通过本装置的训练，学生很快就能适应现场的工作。

3、采用三菱FX3U-48MT可编程序控制器，功能强大、性能优越，采用模块化设计，组合灵活，用户可根据不同的需要组成不同的控制系统。

4、组态棒图教学，采用MCGS工控组态软件，所有实验都已编辑出形象直观、动感强、教学效果好的组态棒图，进行实验动态跟踪教学。

5、实验项目齐全，含数字量、模拟量、变频调速、触摸屏、网络通讯及电气控制等。

6、PLC主机的网络教学实验：配有RS485网络通信（也可选择CC-Link通信，价格另议），教师端电脑（主站）分别跟PLC主机（从站）进行直接通信实验（即进行1：N通信），任一台PLC主机（主站）跟PLC主机（从站）进行直接通信实验（即进行N：N通信）。

三、技术性能

1、输入电源：三相四线（～380V±10%  50Hz）

2、工作环境：温度-10℃～+40℃  相对湿度＜85%（25℃）

3、装置容量：300VA

4、重量：160Kg

5、外形尺寸：160×75×150 cm3

四、装置构成

（一）电源

 1、电源输入:工作电压380V±5%(50Hz)，输入时指示灯亮。

 2、电源输出：有保险丝和漏电保护开关二级保护功能。输出三相交流380V工作电压有三只高精度电压表指示 ，通过启停按钮控制三相交流电压输出。

A组:直流电压+5V/3A输出，有高精度直流电压表指示电压输出，过流自动保护功能。

B组: 直流电压24V/2A输出，有高精度直流电压表指示电压输出，过流自动保护功能。

网络型PLC实验装置,絮凝反应实训台

一、电絮凝反应实验装置的实验目的和原理：
本实验是将正负相间的多组电极安插在废水中，当通以直流电时，产生电解、颗粒的极化、电泳、氧化还原、电解产物间及废水间相互作用等。
当采用可溶电极(一般为不锈钢)作为阳极电解时，阳极的金属将溶解出铝或铁的阳离子，并与水中的羟基(OH-)结合，形成吸附性能很强的铝、铁氢氧化物，以吸附凝聚水中的杂质颗粒，而形成絮粒。这种絮粒与阴极上产生的微气泡(氢气)粘附，而得以气浮分离。
二、电絮凝反应实验装置的技术指标及参数：
1、环境温度：5℃～40℃
2、处理水量：10～20L/h
3、设计进、出水水质范围：
进水BOD5 600～1200mg/L 出水50～100 mg/L
进水COD 1000～2000mg/L 出水100～200 mg/L
进水SS 100～300mg/L 出水20～50 mg/L
进水pH 6～9 出水6～9
4、电絮凝反应池：Ø350 mm×600mm
5、装置外形总尺寸：长×宽×高=800mm×400mm×1700mm
6、电源 220V单相三线制 功率600W
三、电絮凝反应实验装置的主要配置：
1、原水箱1只：白色PP板材质、厚度10mm，250×350×450mm、底板上安装有放空阀，方便将水排净;
2、清水箱1只：白色PP板材质、厚度10mm，200×350×450mm，底板上安装有放空阀，方便将水排净;
3、配原水箱搅拌电机1台、304不锈钢搅拌桨1套;(功率15W、转速120rpm)、(含调速器1只)、4、电絮凝反应池1套、透明有机玻璃材质、壁厚8mm，规格：Ø350×600mm;含铝板与304不锈钢板金属(电极组)1套。
5、配有稳压直流电源1台、0~60V、0～5A，输出方式：单路，三位数显。
6、防腐蚀提升磁力水泵1台、流量：16～19(L/min)、扬程：2.7～3.4(m)功率20W;
7、流量测量与调节：进水流量计1只、(LZS-15、量程6~60L/h)
