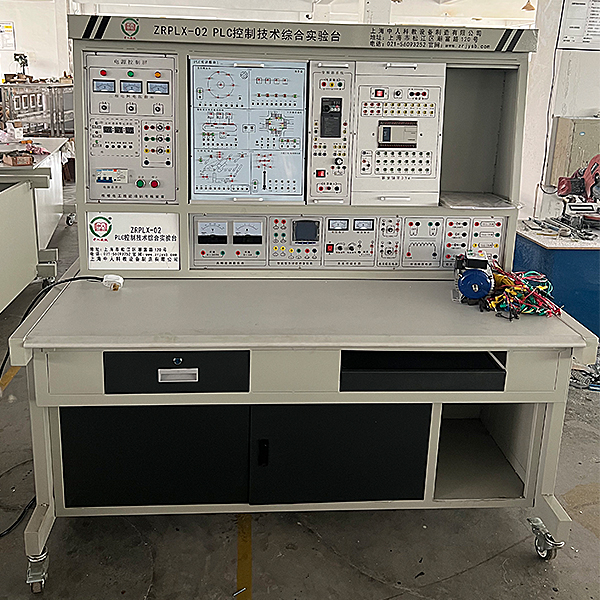

PLC及变频调速综合实训台,有机工业污水消化池实训台

一、概述

本装置集变频控制、plc编程逻辑控制器、通信编辑器、编程软件、工控组态软件、仿真教学软件、模拟控制实训挂箱、实物与于一体，综合性强、功能齐全。PLC部分可直观地进行基本指令训练，多个应用广泛的PLC实际应用模拟和实物控制训练，同时也为了高层次的设计开发实验实训提供良好的条件：为了结合教学要求，设计过程参考国内多种教材，从中精选**典型性的实训项目，配备三相鼠笼异步电机及继电器，能完成多个电气控制项目训练。

二、特点

1．装置采用组件多结构  更换实验模块便捷，如需扩展功能或开发新实验，只需添加实验挂箱即可，永不淘汰。

2．PLC实训对象形像逼真，接近工业现场的实际应用，通过本实验装置的训练，学生很快就能适应现场的工作。

3．采用西门子可编程控制器，功能强大，性能优越，采用模块化设计，组合灵活。

4．组态棒图教学 采用MCGS工控组态软件，所有实验都已编辑出形象直观、动感强、教学效果好的组态棒图，进行实验动态跟踪教学。
5.基于现场总线的组态监控实训教学：通过现场总线网络，将实训装置（从站）PLC和主站PLC进行1：N通信。从站的PLC运行控制对象的程序，利用工控网络集中监控的功能，主站PLC可以对任意台从站PLC进行实时监控，符合工业现场控制的要求。学生独立通过PLC完成对各种实训对象的控制，并进行组态实时监控（1：1通信）。

三、装置构成

（一）PLC部分

1．PLC可编程控制器实训台：提供三相电源，直流稳压电源及安全保护装置

2．PLC实训套件

PLC实训模块一：

1）音乐喷池模拟控制  2）答题器模拟控制  3）装配流水线的模拟控制 4）十字路交通灯模拟控制  5）自动轧钢机模拟控制 6）天塔之光/电视塔电波模拟控制

PLC实训模块二：

1）自动送料装车/传送带模拟控制  2）多种液体混合装置/搅拌机模拟控制 3）自动售货机模拟控制 4）水塔自动供水模拟控制  5）邮件分拣模拟控制

PLC实训模块三：

1）基础输入/输出实验  2）四层电梯自动控制  3）中间继电器

PLC及变频调速综合实训台,有机工业污水消化池实训台

一、实验目的：
厌氧消化可用于处理有机污泥和高浓度溶解性有机工业污水（如酒精厂、食品加工厂污水），是污水和污泥处理的主要方法之一。
厌氧消化过程中受pH、碱度、温度、负荷率等因素影响，产气量与操作条件、污染种类有关。进行消化池设计以前，一般都要经过实验室试验来确定有关设计参数，因此，掌握厌氧消化实验方法是很重要的。
通过本实验希望达到下述目的：
1掌握厌氧消化实验方法；
2了解厌氧消化过程pH、碱度、产气量、COD去除率、MLVSS变化情况，加深对厌氧消化的理解。
二、主要技术指标及参数：
1、环境温度：0.5～40℃
2、环境温度：30℃～60℃、
3、消化时间：视环境温度，3～7天、
4、有机玻璃厌氧池、Ø 350mm×500m、
5、装置外形尺寸：800mm×500mm×1200mm、
6、电源 220V、功率600W
三、主要配置：
1、原水箱1只：白色PP板材质、厚度10mm，300×300×400mm、底板上安装有放空阀，方便将水排净；
2、清水箱1只：白色PP板材质、厚度10mm，200×300×400mm，底板上安装有放空阀，方便将水排净；
3、配原水箱搅拌电机1台、304不锈钢搅拌桨1套；（功率15W、转速120rpm）、（含调速器1只）
4、厌氧消化池1套：透明有机玻璃材质、壁厚8mm，Ø350×500mm；含包括附件：不锈钢加热恒温水浴1套、加热恒温水套1套〈一般保持35－45度〉、循环恒流水泵1台（**扬程10m、额定流量12L/min、功率90W）、温度控制系统1套（控温精度：±1℃）、PT100温度传感器1个；
5、防腐蚀提升磁力水泵1台、流量：27～32（L/min)、扬程：3.1～4.3（m）功率20W；
6、串激电机搅拌器1台、功率90W、转速2800rpm、含调压器1只、
