罗克韦尔PLC实验台,絮凝池实验装置

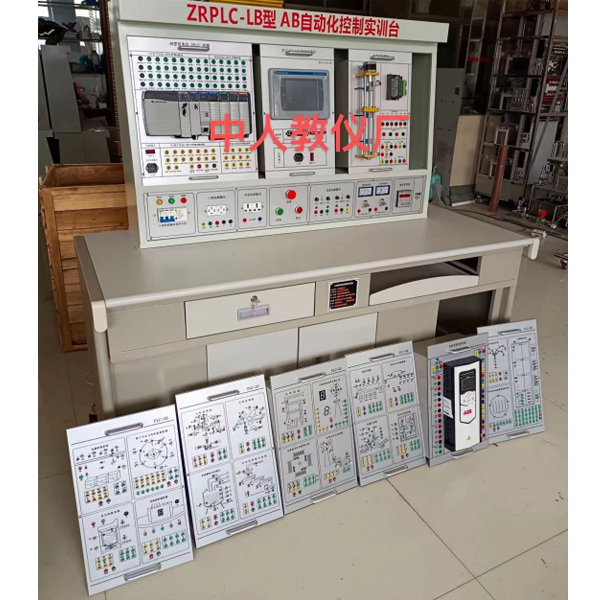

1.概述

plc可编程控制器实训装置集可编程逻辑控制器、编程软件、仿真实训教学软件、实训模块、实训实物、电气实训网孔板、电气元器件模块等于一体。在装置上，可直观地进行PLC的基本指令训练，多个PLC实际应用的模拟及实物控制训练。装置配备的主机采用应用广泛的AB5000系列可编程控制器，配套AB系列C网通信编程电缆、三相鼠笼异步电机，并提供实训所需的+24V/1A、+5V/1A直流电源。

2.技术性能

1) 输入电源：三相四线（或三相五线）～380V±10% 50Hz；

2) 工作环境：温度-10～+40 相对湿度＜85%(25)；

3) 装置容量：＜500VA；

4) 重 量：＜110Kg；

5) 外形尺寸：1680mm× 750mm×1600mm；

6) 安全保护：具有漏电压、漏电流、过载保护装置。

3.实训装置的基本配置及功能

1) 配置AB5000系列PLC主机，数字量I/O（32路数字量输入、16路数字量输出）、模拟量I/O (4路模拟量输入、4路模拟量输出）、C网通信接口、以太网通讯接口、C网通信编程电缆。

2) 实训控制屏（铁质双层亚光密纹喷塑结构）：挂放实训模块，内置滑槽，模块在实训屏上可任意移位；

3) 实训桌：钢木结构，桌面为防火耐磨材料制作，具有放置工具抽屉、键盘托、显示器搁板；

4) 网孔板：结构巧妙，实训时电气元件固定在网孔板上，省时省力，灵活快捷；

罗克韦尔PLC实验台,絮凝池实验装置

一、实验目的：
给水处理中澄清工艺通常包括混凝、沉淀和过滤，处理对象主要是水中悬浮物和胶体杂质。原水加药后，经混凝使水中悬浮物和胶体形成大颗粒絮凝体，而后通过沉淀池进行重力分离。网格(栅格)絮凝池就是混凝、絮凝沉淀两种功能的净水构筑物。本模型就是展示絮凝反应池和网格(栅格)絮凝池内部构造的实验装置。希望达到以下目的：
1、通过对有机玻璃装置直接地观察，加深对组成的各个部分的了解；
2、掌握网格(栅格)絮凝池水流方向和操作使用方法，观察絮体生成和沉淀的状况。
二、主要技术指标及参数：
1、环境温度：5℃～40℃
2、处理水量：40L/h、
3、装置外形总尺寸：长×宽×高=1100mm×400mm×1500mm
4、工作电源：AC220V±10%、50Hz，单相三线制，功率200W，安全保护：具有接地保护、漏电保护、过流保护、
三、主要配置：
1、原水箱1只：白色PP板材质、厚度10mm，400×400×400mm、底板上安装有放空阀，
2、清水箱1只：白色PP板材质、厚度10mm，300×400×400mm，底板上安装有放空阀，
3、配原水箱搅拌电机1台、304不锈钢搅拌桨1套；（功率15W、转速120rpm）、（含调速器1只）
4、网格池1套、透明有机玻璃材质、壁厚10mm，
5、絮凝池1套、透明有机玻璃材质、壁厚10mm，
6、防腐蚀提升磁力水泵1台、流量：16～19（L/min)、扬程：2.7～3.4（m）功率20W；
7、搅拌电机1台、304不锈钢搅拌桨1套；（功率15W、转速120rpm）、（含调速器1只）、
8、转子流量计1只、（量程6-60L/H），
9、电源控制系统：双面亚光密纹喷塑电控箱1只、漏电保护器(德力西品牌）、电压表、带锁按钮开关
