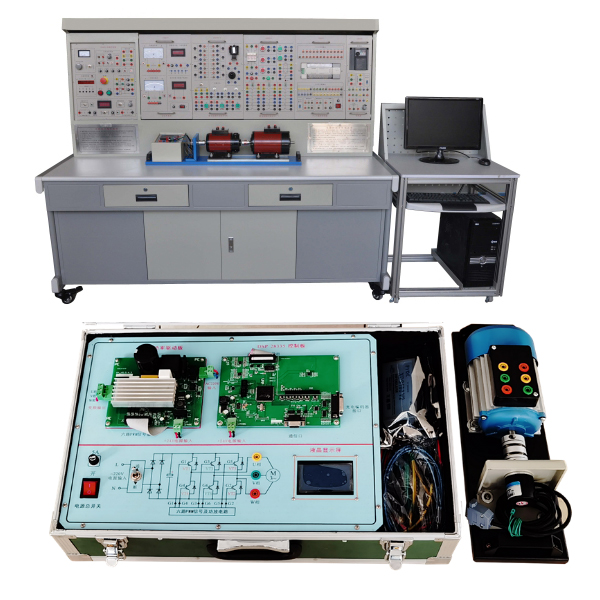

DSP控制电机电气实验台,透明扶梯仿真实训装置

一、概述

该实验装置包括电力拖动系统的动力学，交流和直流电动机的电力拖动、常用低压电器及基本控制电路系统的设计等内容,同时增加了基于plc及变频器的电机基本控制线路，以及常用机床的控制。该实验装置适用于自动化专业与机电一体化专业开设的《电机及拖动基础》、《工厂继电器接触控制》、《PLC原理及应用技术》、《变频调速技术》等课程的技能训练。

二、装置特点

1. 采用挂件结构，搭配灵活、可任意更改实验组件增加实验内容，便于二次开发及功能扩展。

2.实验装置由电源控制屏、实验桌、实验组件、电机、电机导轨及实验导线等组成。

3.实验装置包含了部分电机学试验及所有电机拖动及控制的实验项目，使学生能够了解基本的理论知识及熟练掌握操作技能。

三、技术性能

1. 输入电源：三相四线（或三相五线）～380V±10%  50Hz

2. 工作环境：温度-10℃～+40℃  相对湿度＜85%(25℃) 海拔＜4000m

3. 装置容量：≤1.5kVA

4. 重    量：380kg

5. 外形尺寸：187cm×70cm×160cm

四、配置及功能介绍

（一）GDQ01电源控制屏(铁质双层亚光密纹喷塑结构，铝质面板)

1.交流电源部分

提供三相0～450V可调交流电源，同时可得到单相0～250V可调的交流电源，配有一台三相同轴联动自耦调压器（规格：1.5kVA、0～450V）。可调交流电源输出处设有过流保护装置，当相间、线间过电流及直接短路均能自动保护，克服了调换保险丝带来的麻烦，并具有过流声光告警。控制屏的供电由启、停按钮进行控制，具有漏电声光告警、过压保护、过流保护等功能，同时配有一只急停按钮，便于切断电源，还配有一只指针式交流电压表，通过切换和转换开关，可方便地指示三相电网输入和三相调压输出的每一相的线电压。

DSP控制电机电气实验台,透明扶梯仿真实训装置

一、设备概述
透明自动扶梯实训设备，适用于职业院校、中职院校电梯技术专业学员进行自动扶梯操纵和维修保养实训教学训练。仿真扶梯模型采用透明扶梯梯级踏板系统、扶手带系统、曳引机系统，设备台架、安全检测系统，电气控制控制系统等。通过扶梯教学模型能够让学生熟悉常用自动扶梯的工作原理、结构组成、低压控制电器的结构及原理，学生通过分析电气原理图，掌握电梯的安全保护和工作状态，并通过分析测量，找出故障点所在位置，掌握电梯的运行原理及日常维护知识。
二、技术参数
1、输入电源：单相三线AC220V±10%，工频50Hz；
2、工作环境：环境温度范围为-5℃～+40℃，相对湿度＜85%（25℃）；
3、整机容量：≤1.5KVA
4、扶梯尺寸：3400mm（长）×850mm（宽）×1800mm（高）
5、提升高度：700mm
6、控制方式：plc或微机控制+变频启动。
9、安全保护：具有保护接地、过载、过流、漏电流保护功能，安全符合国家标准。
三、主要组成部件
1.扶梯由桁架、驱动减速机、驱动装置、张紧装置、导轨系统、梯级、梯级链，扶栏扶手带以及各种安全装置所组成。
(1)桁架：它是扶梯的基础构架，扶梯的所有零部件都装配在这一金属结构的桁架中。它用角钢、型钢等焊制而成。桁架由3部分组成，即上平台、中部桁架与下平台。为保证扶梯处于良好工作状态，桁架刚度高，同时，扶梯桁架设有中间支承，起支撑作用，而且可随桁架的胀和缩自行调节。
(2)驱动机(以链条式为例)：驱动机主要由电动机、蜗轮蜗杆减速机、链轮、制动器(抱闸)等组成。电动机的安装位置采用立式驱动机。其优点为：结构紧凑，占地少，重量轻，便于维修；噪音低，振动小。
