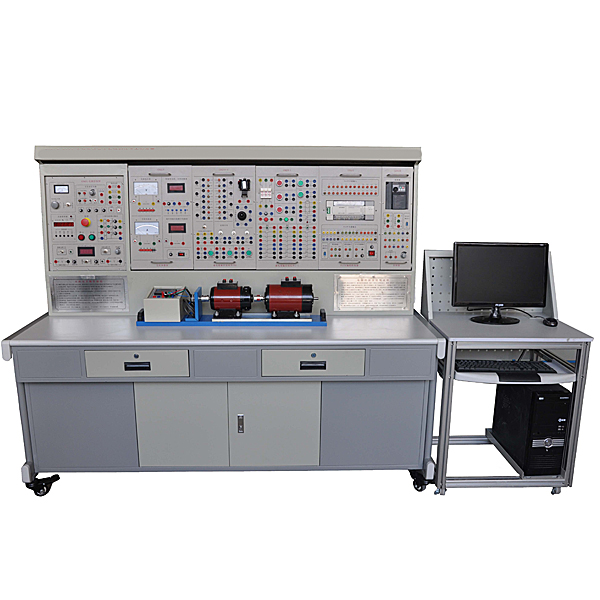

电机拖动及电气控制技术实验台,扶梯安装维保实训装置

一、概述

本实验装置是根据职业教育改革和发展的需要而研制的。该实验装置包括电力拖动系统的动力学，交流和直流电动机的电力拖动、常用低压电器及基本控制电路、桥式起重机的电气控制及继电器控制系统的设计等内容,同时增加了基于plc及变频器的电机基本控制线路，以及常用机床的控制。该实验装置适用于自动化专业与机电一体化专业开设的《电机及拖动基础》、《工厂继电器接触控制》、《PLC原理及应用技术》、《变频调速技术》等课程的技能训练。

二、装置特点

1. 采用挂件结构，搭配灵活、可任意更改实验组件增加实验内容，便于二次开发及功能扩展。

2. 实验装置由电源控制屏、实验桌、实验组件、电机、电机导轨及实验导线等组成。

3. 对于基于PLC及变频器的电气控制实验项目，能够结合MCGS组态软件与计算机进行通信监控实验装置的运行状态，更加贴近工业现场。

4. 实验装置包含了部分电机学试验及所有电机拖动及控制的实验项目，使学生能够了解基本的理论知识及熟练掌握操作技能。

三、技术性能

1. 输入电源：三相四线（或三相五线）～380V±10%50Hz

2. 工作环境：温度-10℃～+40℃相对湿度＜85%(25℃)海拔＜4000m

3. 装置容量：≤1.5kVA

4. 重量：380kg

5. 外形尺寸：1800cm×80cm×160cm

电机拖动及电气控制技术实验台,扶梯安装维保实训装置

可拆装仿真扶梯模型采用铝合金型材骨架、曳引装置、蜗轮蜗杆驱动装置、扶手驱动装置、梯路铝合金导轨、梯级传动链、铝合金梯级、梳齿前沿板、电气控制系统等部分组成。且主要转动部件轴承支撑座材料为铁。电气控制采用三菱plc系统。
一、技术参数
1、输入电源：三相四线（或三相五线）AC220V±10%，工频50Hz；
2、工作环境：环境温度为-5℃～+40℃，相对湿度＜85%（25℃）；
3、整机容量：≤2.5kVA；
4、整体尺寸：4350mm（长）×1200mm（宽）×2520mm（高）；
实验台主体：4350mm×1200mm×820mm
控 制 台：1200×750×1210mm（长*宽*高）；
5、提升高度：600mm；
6、梯级运行速度 0.5m/s；
7、载能力：200KG；
8、方式：PLC可编程控制，变频节起动/运行；
9、监控系统：电压、电流工况实时监控；
10、保护：具有保护接地、过载、过流、漏电流保护功能，安全符合国家标准。
11、安全装置：曳引链条断裂保护装置、梳齿异物保护装置、扶手带入口安全保护装置、梯级下沉保护装置、驱动链断链保护装置、扶手带断带保护装置、制动器、机械锁紧装置等。
二、主要组成部件
1、驱动装置：驱动装置主要由驱动链轮、梯级链轮、扶手驱动链轮、主轴及制动轮或棘轮等组成。该装置从驱动机获得动力，经驱动链用以驱动梯级和扶手带，从而实现扶梯的主运动，并且可在应急时制动，防止乘客倒滑，确保乘客安全。该装置装配在上平台(上部桁架)中。
2、张紧装置：张紧装置由梯链轮、轴、张紧小车及张紧梯级链的弹簧等组成。张紧弹簧可由螺母调节张力，使梯级链在扶梯运行时处于良好工作状态。当梯级链断裂或伸长时，张紧小车上的滚子精确导向产生位移，使其安全装置(梯级链断裂保护装置)起作用，扶梯立即停止运行。
