地铁BAS系统虚拟仿真实训台,变频器综合实验装置

一．概述

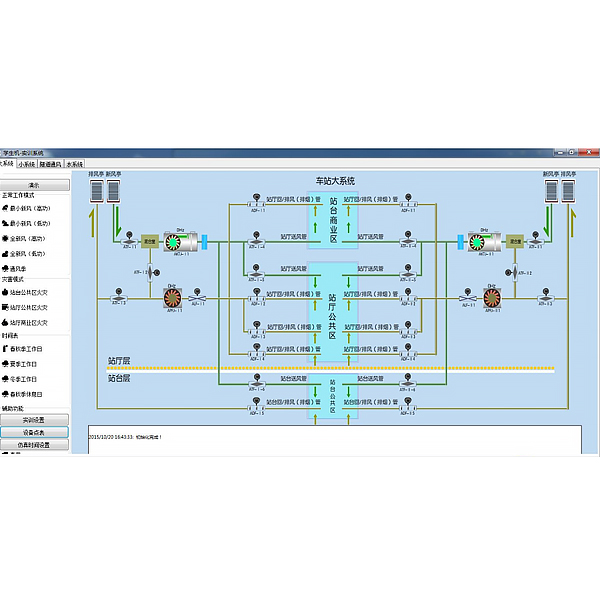

系统以城市轨道交通实际地铁车站的BAS系统为原型，采用计算机仿真技术，构建一个车站的BAS仿真环境，包括车站大系统、小系统、隧道通风、水系统等，所有操作方式和显示方式与实际设备一致，能进行正常工作模式、灾害模式及时间表控制模式的演示教学，并可模拟非正常情况（包括各种环境工况变化设置、设备故障等），提供非正常情况处置教学和实训功能。
教学时，以动态数据流的方式形象清晰演示车站环控系统的不同工作模式对应的通风、空调等设备的风向、水流方向等。
实训时，系统按照车站环境与设备监控系统架构进行连接，以组为单位，每组中包含1套车站BAS仿真子系统、1套环控就地控制虚拟仿真柜、1套虚拟IBP盘每组之间能独立开展实训，互不影响。实训时，根据操作过程，对应的通风、空调等设备的方向、水向随之动态变化。
系统的实训结果能生成实训报告，报告成绩由系统自动评分。
虚拟仿真教学系统
机械实训安全教育虚拟仿真软件：本软件基于unity3d开发，软件采用三维漫游的形式，可通过键盘控制移动，鼠标控制镜头方向，设有机械安全距离实验，机械安全保护装置实验、机械安全防护设计基础考核，实验进行时，三维漫游画面采用箭头与脚印图案提示移动至实验位置，机械对象周围圆圈显示了工作半径，实验过程伴有三维机器人的对话框提醒。
A、机械安全距离实验内容包括防止上下肢触及危险区的安全距离实验（内分2种围栏高度与开口大小），选择进入后，镜头前弹出GB23821-2009《机械安全防止上下肢触及危险区的安全距离》要求，错误示范：实验过程为人体进入机械对象工作半径受到伤害后，血色画面与语音提醒收到机械伤害，并回至原位并进行下一实验，***终一步为正确做法。
B、机械安全保护装置实验分为安全联锁开关、安全光幕、安全垫、安全激光扫描仪等保护装置实验，可选类别（安全输入、安全控制、安全输出、其他）、生产厂家、产品列表（安全联锁开关、安全光幕、安全垫、安全激光扫描仪、安全控制器、安全继电器、安全护栏）。安装位置有蓝色闪烁框架提醒，实验流程：选择安全护栏并安装、选择安全连锁开关（或选择安全光幕、安全垫、安全激光扫描仪）并安装、选择安全控制器并安装至电气控制箱、选择安全继电器并安装至电气控制箱、点击电气控制箱上的启动按钮。若进入危险区域时，系统将提示报警音，且机械对象停止工作，选择电气控制箱上的复位按钮可停止。
C、机械安全防护设计基础考核要求完成机械安全系统的安装，正确安装安全护栏、安全联锁开关、安全光幕、安全垫、安全激光扫描仪、安全控制器、安全继电器、24V电源、信号灯及急停按钮，考核分为十个考核点，部分考核点有3个选项，由学生自由选择，***终10项考核点选好后，提交确认，系统自动得出总分数以及各考核点的得分情况。

地铁BAS系统虚拟仿真实训台,变频器综合实验装置

一、产品概述

“变频调速实训装置”是在总结当前变频调速实训教学的基础上，推出的一款新的变频调速实训装置，该实训装置为变频技术实训和考核提供了先进的操作平台。实训台可完成“变频调速技术”课程的相关教学实训。特别是系统提供开放式教学，可充分培养学生的实际动手能力。

二、产品尺寸

   变频调速实训装置尺寸：534*330*170mm（长*宽*高）。

三、技术性能

1、输入电源：三相四线：~380V ±10％    50Hz

2、工作环境：温度-10℃~+40℃相对湿度<85％(25℃)海拔<4000m

3、安全保护：本实验装置带有三相四线漏电保护开关，具有漏电压，漏电流自动切断电源等功能。符合国家安全标准。

四、系统组成

变频器实训组件

FR-A740-0.4kW三相交流电380V供电，该机型用磁通矢量控制，实现1Hz运行150%转矩输出。15段速度等功能选择。内置RWM，实现更低噪音运行。内置RS485通信口。柔性PWM，实现更低噪音运行。

三相鼠笼电动机：输入电压：380V,电流：0.4A。功率：180W
