运动控制系统实验装置,气-气热管换热器实验台

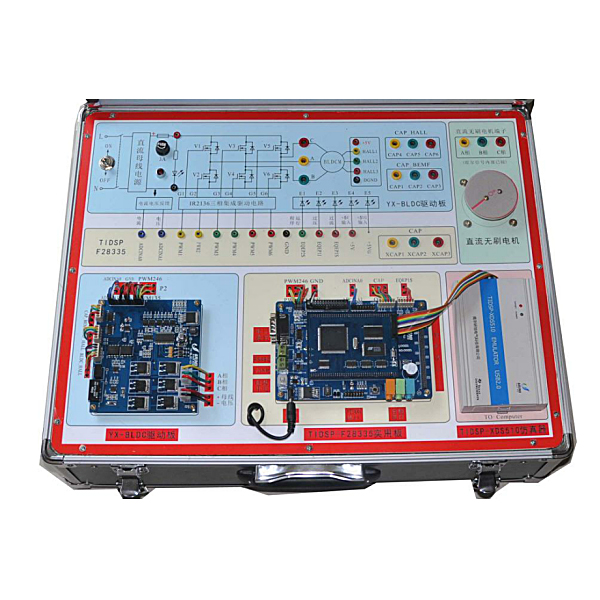

1） 采用DSP开发板+电机驱动板+DSP外扩网口模块+DSP外扩GPIO功能运用模块+液晶触控 显示的组合操作平台，方便用户实现电机控制的一体化开发系统；

2） DSP端采用自主研发的28335实用板开发板，以现今主流TMS320F28335为核心，采用六 层核心板+底板的形式；

3） BLDC电机平台采用三相全桥隔离控制，精确的PID算法，保证电机精确运转；

4） 直流电机驱动板控制信号使用灌电流驱动方式，支持绝大多数单片机直接驱动；

5） 42步进电机驱动器具有高稳定性、可靠性和抗干扰性的经济型步进电机驱动器，适用于 各种工业控制环境，具有自动半流，低压关断、过流保护和过热停车功能；

6） 板载硬件资源丰富，外扩功能强大，可满足各类项目实验；

7） 7. 0寸触控显示，采用工业类级别，满足恶劣的工作环境，友好的人机界面方便您更好的 操作；

8） W5300 模块支持软、硬件混合 TCP/IP 协议：TCP, UDP, ICMP, IGMP, IPv4, ARP, PPPoE, Ethernet；支持8个独立的端口（sockets）同时连接；网络数据传输，速率可达到80Mbps；支 持ADSL连接（支持PPPOE协议，带PAP/CHAP验证）；

9） GPIO扩展功能模块包括3x4矩阵键盘、12864LCD接口、4段8位数码管、温湿度传感器、 红外信号输入接口、8路LED、直流小电机及步进小电机；

10） 采用分拆独立的模块化设计理念，既可独立演示，又可整体工作；

11） 对于电机控制有独特设计的电机控制口；

12） 详细的用户手册，让您轻松入门掌握；

13） 注重EMI设计，稳定高效，包括外扩和所有外设资源；

14） 主流的F28335平台，是电机控制领域和电力检测领域的**；

15） 丰富的实验例程，可满足各种教学实验，尤其电机控制领域，方便用户对其进行移植。

运动控制系统实验装置,气-气热管换热器实验台

实验目的：
1、测量翅片管式热管换热器换热量与分析热端介质温度关系。
2、可进行热管倾斜角度对热管工作性能影响的实验。
主要配置：
翅片管式热管换热器，加热段循环加热风道，被加热段加热风道，鼓风机，循环风机，笛形管流量计配差压传感器，加热由固体调压模块无级调节，信号输入巡检仪显示温度、压差，电流表，电压表，不锈钢台架及控制屏等。
技术参数：
1、输入电源：单相AC220V±10% 50Hz，功率500W。
2、低噪音离心风机 ，功率：250W， 流量：1000 m3/h。
3、毕托管流量计配斜管微压计测流速：量程-10-700pa。
4、冷、热端测速段风管直径Φ100mm，热段空气采用循环系统，系统温升快；翅片式（铝轧片管）热管换热器，尺寸 Φ20 × 420mm ，材质紫铜管。
5、温度测量：测量系统配置有智能温度控制仪表（PID调节控温，精度 ±0.2℃），高精度PID调压模块电路。
6、外形尺寸：1500×550×1600mm，外形为不锈钢可移动支架，带双刹车轮。
7、建筑大楼与智能楼宇电气安装虚拟仿真软件
基于unity3d设计，用户自行根据电脑配置选择不同的交互界面大小，可选六级画质等级。软件内模型可进行360°旋转、放大、缩小、平移。软件使用过程有小助手提示，内容如下：
A、湿式报警系统
1、系统概述：湿式报警系统概述
2、设备认知：设有**视角、设备详情（显示该设备的介绍或参数）、练习（内置6道选择题，选择正确与错误均有提示）、原理图（可从原理图中进入到设备中）。设备有：喷头、水流指示器、信号蝶阀、排气阀、火灾报警控制、高管压力表、高位水箱、威亚控制柜、稳压罐、流量开关、末端试水装置、排水设施、水泵接合器、水力警铃、延时器、湿式报警器、蝶阀、止回阀、消防泵、安全稳压阀、消防水池。
