双闭环直流调速实验装置,换热系数及阻力实验台

一、 概 述

 该设备能满足学校对技师和**维修电工的培训及技能考核之所需，也可作为普通高校“电力电子技术”、“电力拖动自动控制系统”、“直流调速”等课程的实训设备。可以完成带电流截止负反馈转速单闭环、电流单闭环和电压、电流双闭环调速实训，通过设置故障的方式，也可以完成自动化方面的实训考核。

二、适用范围

 本装置涵盖了各高等院校和高职高专等所开设的“直流调速”、“电机控制”及“电力拖动自动控制系统”等专业课程所要求的实训项目。

三、技术性能

1. 输入电源: 三相四线(或三相五线)～380V±10% 50Hz

2. 工作环境: 温度-10℃～+40℃　相对湿度＜85%（25℃）海拨＜4000m

3. 装置容量：＜1.5kVA

4. 外形尺寸：850cm×70cm×180cm

四、基本配置

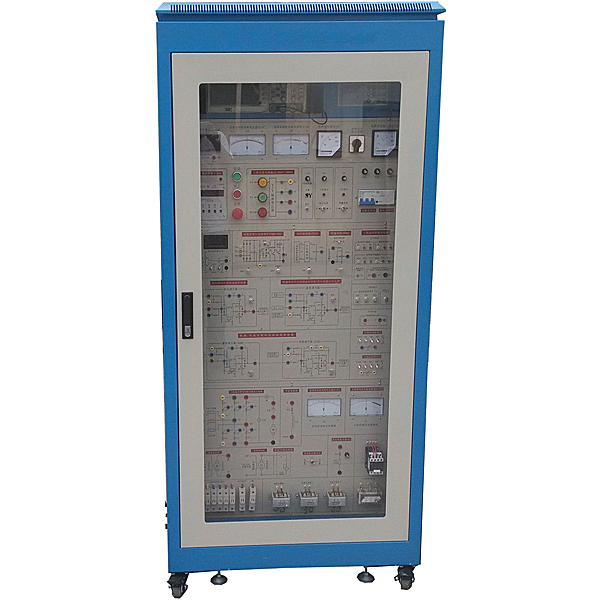

1. 工业控制柜（设有玻璃门、直观清晰）

2. 控制柜***上部为示波器放置区和设故箱，中间部分为电源控制部分，实训接线区和相应的监控仪表，装有±300V直流电压表、±2.0A直流电流表和数字转速表用于指示直流电机的运行状态，控制柜下部装有三相同步变压器、三相电流互感器和功率晶闸管模块等。

3. 直流电机组

实训控制柜配置直流电动机、发电机、 测速系统，具体参数如下：

①直流电动机（额定电压：220V；额定功率：185W；额定电流：1.10A；额定转速：1500r/min）

②发电机（额定电压：220V；额定功率：240W ；额定电流：1.1A；额定转速：1500r/min）

电动机转轴还装有测速反馈系统，给调速系统提供相应的转速信号。

4. 电阻负载

5. 设备还配套一套功率可调电阻器，接直流发电机的电枢回路，调节负载电阻大小即改变了电动机的输出转矩

双闭环直流调速实验装置,换热系数及阻力实验台

技术参数：
1、输入电源：三相AC380V±10% 50Hz，功率5.5KW。
2、翅片管式换热器，换热面积2.0m2，材质为紫铜管。
3、不锈钢加热水箱，容积60L，加热功率4.0KW。
4、循环热水泵参数：流量：20L/min ，扬程：12m，功率：120W。流量计范围40-400L/h。
5、离心风机参数：风量2000m3/h ，风压1000 Pa，功率750W。
6、实验风道采用透明有机玻璃材质，分为风口段，实验段，测试段等，彼此之间采用法兰螺母连接。
7、温度由高精度温度传感器测量，**信号输入巡检仪和高精度数字显示表，显示温度、阻力、流速、功率等实验全部测量参数，手动风门调节风量。
8、外形尺寸：2000×500×1500mm，外形为不锈钢可移动支架，带双刹车轮。
9、建筑大楼与智能楼宇电气安装虚拟仿真软件
基于unity3d设计，用户自行根据电脑配置选择不同的交互界面大小，可选六级画质等级。软件内模型可进行360°旋转、放大、缩小、平移。软件使用过程有小助手提示，内容如下：
A、湿式报警系统
1、系统概述：湿式报警系统概述
2、设备认知：设有**视角、设备详情（显示该设备的介绍或参数）、练习（内置6道选择题，选择正确与错误均有提示）、原理图（可从原理图中进入到设备中）。设备有：喷头、水流指示器、信号蝶阀、排气阀、火灾报警控制、高管压力表、高位水箱、威亚控制柜、稳压罐、流量开关、末端试水装置、排水设施、水泵接合器、水力警铃、延时器、湿式报警器、蝶阀、止回阀、消防泵、安全稳压阀、消防水池。
3、原理展示：展示湿式报警系统的工作原理，三维动画演示，三维模型半透明化，可以见内部水流。配备练习模块（内置4道选择题，选择正确与错误均有提示）
4、设计布置：设有选择题、计算题，每题均有计分，提交后显示正确答案与得分
