电机软启动线路实训装置,蒸汽冷凝时传热和给热系数测试实训装置

一、概 述

1. 电机软启动器(软起动器)是一种集电机软起动、软停车、轻载节能和多种保护功能于一体的新颖电机控制装置。该产品能有效地限制交流异步电动机起动时的起动电流，可广泛应用于风机、水泵、输送类及压缩机等负载，是传统的星/三角转换、自耦降压、磁控降压等降压设备的理想换代产品。

2. “电机软启动控制实训柜”是为满足社会各行业对电机起动设备的安装、调试、维修方面的电工、电气技术人员的需求，结合各职业院校电气类相关专业开设的《电工技术》、《工厂电气控制》、《电机拖动及控制》等课程的技能训练而研制的，是各职教中心、培训机构、职业鉴定站（所）等相关单位的培训和考核设备，也是各职业院校电气类相关专业的实训设备。

二、特 点

1. 采用标准配电柜为主体柜，控制柜空间利用合理、占地面积小，外形美观。

2. 控制柜的器件选型、安装、接线等严格按照“电气设备安全设计导则”、“低压系统内设备的绝缘配合”、“电工成套装置中的导线颜色”、“电机线端标志与旋转方向”等国家相关标准的规定进行设计。

3. 所用器件均采用国内外知名品牌，产品质量有保证。

4. 采用德力西软启动器，以及2.2KW电动机为控制对象，模拟电动机起动，贴近工业现场。

5. 提供各种保护功能，实训安全可靠。

三、技术性能

1. 输入电压：三相四线（或三相五线）～380V±10%  50Hz

2. 工作环境：温度-5℃～+40℃  相对湿度＜85%（25℃） 海拔＜2000m

3. 装置容量：＜7.5kVA

四、系统配备

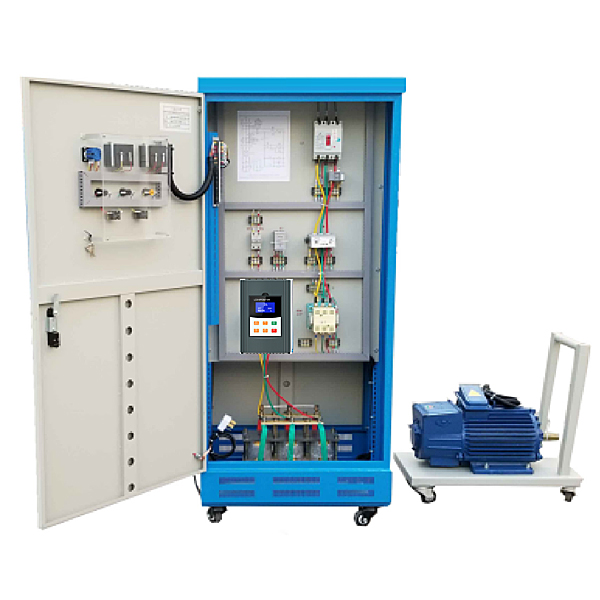

本实训柜主要由柜体、电气室、德力西软启动器、三相异步电动机等组成。

1. 柜体

柜体为双层亚光密纹喷塑结构，双面柜门设计，冷轧钢板，结实牢固、美观大方。内部留有一次进出线端子排、出线孔以及接地标志。控制柜还设有四个万向轮和四个固定调节机构。

2. 电气室

正面柜门设有交流电压表、交流电流表、电压指示切换开关，通过电压指示切换开关可分别指示电网的UUV、UVW、UWU线电压值，交流电流表用来监视负载电流的大小。还装有运行状态指示灯、按钮开关等。电气室内部主要由断路器、熔断器、交流接触器、电动机软启动器等器件组成。

电机软启动线路实训装置,蒸汽冷凝时传热和给热系数测试实训装置

技术参数：
1、输入电源：三相AC380V±10% 50Hz，功率8.0KW。
2、电加热总功率：≦8.0KW，蒸汽控制压力表：0-0.4MPa。
3、冷水流量测量：采用转子流量计，量程：40-400L/h。
4、套管换热器：内管内径Φ18mm，内管外径Φ20mm（紫铜管）。外管内径Φ52mm，外管外径Φ57mm （304不锈钢管），管长1200mm。
5、蒸汽发生器上有安全阀、压力表继电器、温度控制器三种安全保护装置。
6、温度测量：测量系统配置有智能温度控制仪表（PID调节控温，精度 ±0.2℃），高精度PID调压模块电路。
7、外形尺寸：1500×500×1700mm，外形为不锈钢可移动支架，带双刹车轮。
8、建筑大楼与智能楼宇电气安装虚拟仿真软件
基于unity3d设计，用户自行根据电脑配置选择不同的交互界面大小，可选六级画质等级。软件内模型可进行360°旋转、放大、缩小、平移。软件使用过程有小助手提示，内容如下：
A、湿式报警系统
1、系统概述：湿式报警系统概述
2、设备认知：设有**视角、设备详情（显示该设备的介绍或参数）、练习（内置6道选择题，选择正确与错误均有提示）、原理图（可从原理图中进入到设备中）。设备有：喷头、水流指示器、信号蝶阀、排气阀、火灾报警控制、高管压力表、高位水箱、威亚控制柜、稳压罐、流量开关、末端试水装置、排水设施、水泵接合器、水力警铃、延时器、湿式报警器、蝶阀、止回阀、消防泵、安全稳压阀、消防水池。
3、原理展示：展示湿式报警系统的工作原理，三维动画演示，三维模型半透明化，可以见内部水流。配备练习模块（内置4道选择题，选择正确与错误均有提示）
