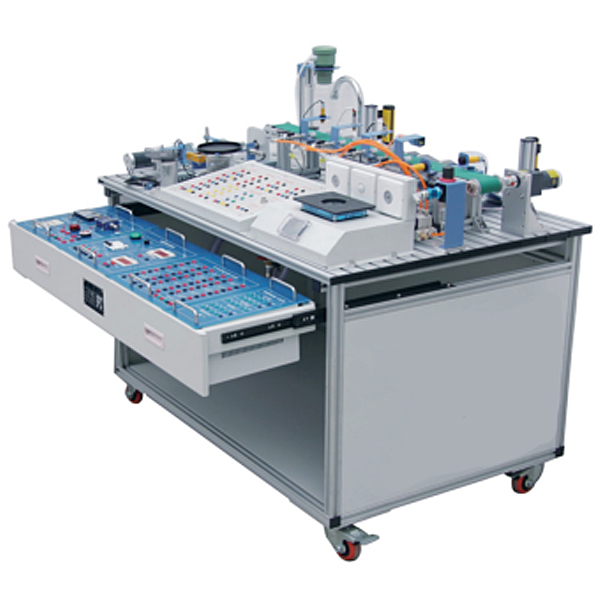

工业传感器应用技术实验装置,伸展体导热实训装置

一、功能概述

装置将工业传感器、工业模型有机结合，适用于各职业院校开设《传感器原理》、《非电量检测技术》、《工业自动化仪表与控制》等课程的实训教学。装置还增加了物联网传感器 、视觉传感器等，完全采用模型化设计，使学生能够更全面掌握各种工业传感器的应用；紧密结合传感器与检测技术的****。

二、装置配置

(一)电源及仪表挂箱

1.交流电源AC220V，带漏电保护器

2.直流稳压电源：+24V/1A、±12V/1A、±5V

3.数字直流电压表：量程0～20V，分200mV、2V、20V三档，精度0.5级

4.频率/转速表：频率测量范围1～9999Hz，转速测量范围1～9999rpm

(二)信号处理及接口挂箱

1.传感器信号转换电路

2.电磁阀/电机驱动电路

(三)变送器挂箱

1.电荷放大器

量程：102pc、103pc两档可调，**输出电压：10V/5mA，与压电加速度传感器配套使用。

2.轴向位移变送器

量程：-4～6mm，电流输出：4～20mA，准确度：±0.5%（25℃）。

3.压力仪表

采用24位A/D转换器，双5位高亮度红色LED显示，测量精度：±0.2%F.S±1个字，带RS232通信，与S型拉压力传感器配套使用

工业传感器应用技术实验装置,伸展体导热实训装置

技术参数：
1、输入电源：单相AC220V±10% 50Hz，功率1.5KW。
2、试件是一根直径φ20mm，长度300mm的紫铜管，放置在风道中。风机功率150W，风量 500 m3/h。
3、管两端装有加热器，通过调压器控制其功率，在管内安装有可移动热电偶测温头，使其测量铜管沿管长的温度的分布。
4、温度测量：测量系统配置有智能温度控制仪表（PID调节控温，精度 ±0.2℃），高精度PID调压模块电路。
5、外形尺寸：500×400×600mm，外形为不锈钢支架。
6、建筑大楼与智能楼宇电气安装虚拟仿真软件
基于unity3d设计，用户自行根据电脑配置选择不同的交互界面大小，可选六级画质等级。软件内模型可进行360°旋转、放大、缩小、平移。软件使用过程有小助手提示，内容如下：
A、湿式报警系统
1、系统概述：湿式报警系统概述
2、设备认知：设有**视角、设备详情（显示该设备的介绍或参数）、练习（内置6道选择题，选择正确与错误均有提示）、原理图（可从原理图中进入到设备中）。设备有：喷头、水流指示器、信号蝶阀、排气阀、火灾报警控制、高管压力表、高位水箱、威亚控制柜、稳压罐、流量开关、末端试水装置、排水设施、水泵接合器、水力警铃、延时器、湿式报警器、蝶阀、止回阀、消防泵、安全稳压阀、消防水池。
3、原理展示：展示湿式报警系统的工作原理，三维动画演示，三维模型半透明化，可以见内部水流。配备练习模块（内置4道选择题，选择正确与错误均有提示）
