制冷系统性能测试实训装置,机械速度波动测试实训台

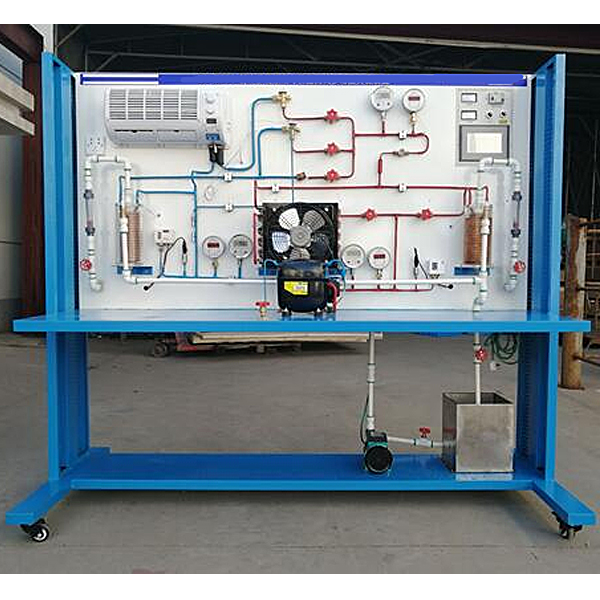

一、产品概述：制冷压缩机性能测试实训装置”采用蒸汽压缩式制冷循环系统，配备全封闭式制冷压缩机、冷凝器、蒸发器等制冷系统真实部件，并设有智能温度记录仪、流量计、压力表、电压表、电流表等测量仪表。不但能开设制冷压缩机性能参数的测定实训，还能进行制冷循环基本原理的演示实训。适用于职业院校制冷专业相关课程的教学实训。实训装置也适合技工学校、职业培训学校、职教中心、鉴定站/所制冷类专业《制冷设备维修工（初级、中级、**）》、《家用制冷设备原理与维修》、《制冷空调装置操作安装与维修》、《小型制冷装置》、《小型制冷与空调装置》等课程。
二、实验目的
通过本实验，使学生在对制冷循环的理性认识的基础上，进一步熟悉和掌握制冷系统的基本构成，加深对制冷系统的认识及制冷系统热力计算方法的认识，并通过实验了解不同物理量的采集方法及实验仪表的作用。
使学生在对制冷循环的理性认识的基础上，进一步熟悉和掌握单级蒸汽压缩式制冷系统的基本组成；
了解温度、压力参数采集方法；
了解多种制冷系统性能测试的方法，掌握液体载冷剂循环法测定制冷系统性能的方法；
通过对实际测定参数计算，分析影响制冷系统性能的因素。
学习制冷系统测试方法，根据现有实验条件，设计实验方案，完成制冷系统性能测试任务。
三、实验原理及装置：
压缩机、冷凝器、蒸发器、节流阀构成制冷系统，蒸发器、冷凝器均为水冷式，制冷系统工况通过加热器调节蒸发器进出水水温，通过阀门调节进出蒸发器、冷凝器水的流量来调节；制冷量为蒸发器进出水带走的热量，通过测量冷凝器进出水带走的热量来校核实验。模拟制冷系统故障现象和数据变化，实验数据通过5寸彩色温度/压力监控仪，实时显示运行状态，实验数据保存和打印功能。
四、技术参数：
1、电源：AC220V±10% 50Hz总电流5A
2、工作环境：温度-10℃~+40℃ 相对湿度≤85% 海拔≤4000m
3、外形尺寸：长*宽*高：2200*800*1900MM

制冷系统性能测试实训装置,机械速度波动测试实训台

本实验台是以电动机驱动的包含带传动，曲柄滑块机构的工作机在内的机械系统用于机械原理课程中机械的稳定运转状态下机械的周期性速度波动及其调节课程中的实验装置。利用传感器、计算机等先进的实验技术手段进行实验操作,训练掌握现代化的实验测试手段和方法增强工程实践能力。
实验项目内容:
1.机械速度波动测试仿真实验:
观察机械的速度波动现象，求解系统运转的不均匀性。调节电机转速，观察不同转速下的速度波动现象,实测与仿真曲线对比。
2.机械速度波动调节实验:
改变飞轮大小，观测机械速度波动变化情况，并与理论计算结果进行比较分析。
主要技术特点:
1.曲柄滑块机构实验台采用了特制的曲轴和连杆，构思严密，设计精巧，能确保组成实验台的各个运动构件有良好的配合间隙，外形美观，操作方便，使用寿命长。
2.该实验台由机座、直流调速电动机，皮带传动装置和曲柄滑块机构等主要零部件组成。曲轴一-端装有角位移传感器，另-端装有飞轮。
3.该实验台配有大小飞轮各-件，供测试实验用，显示不同飞轮质量的调速效果。
4.主控制系统采用56通道单端输入，28通道双端输入，12位精度，1 M采集频率与计算机采用串口联机使用。
5.使用专用软件，能迅速准确处理、分析数据，测绘及打印实测曲线;不配计算机时可利用液晶屏面板窗口显示的数据，计算，分析，绘制曲线。
6.本实验台制作精细、喷塑表面平整光滑清洁、无划迹和脱落斑点，发兰镀铬、镀镍表面光亮无锈斑,钢制件精加工表面作防锈处理，各铭牌粘贴安装位置正确，粘贴平整和无贴斜现象。
主要配置及技术参数:
1.直流调速电动机数量1个220V 355W转速n= 1500转/分
2.直流电机调速电源SK200B数量1个
3.角位移传感器数量1个 压力传感器0-50N 1个，0-200N 1个
4.计算机软件光盘1张
5.数据采集卡1套
6.大飞轮中280 x30.
7.小飞轮中260 x30
