螺纹传动效率实验台,絮凝沉淀实训台

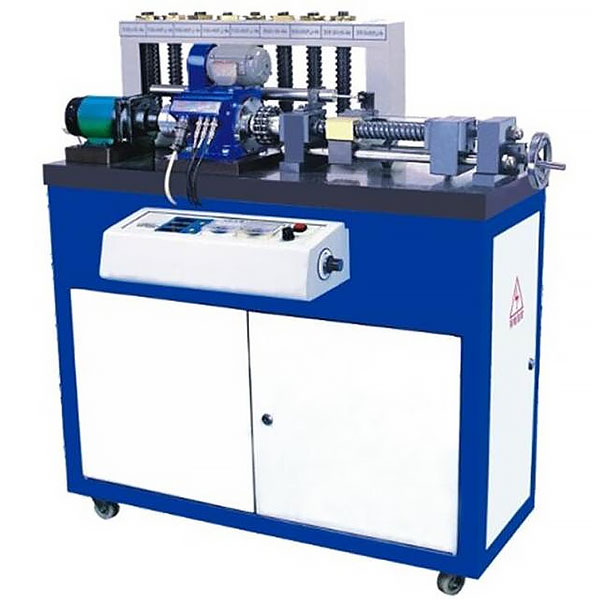

该实验台可进行三种牙型共九对不同螺旋副的几何尺寸、位移、受力及传动效率的测试实验，采用先进的数据采集传输系统和数据处理分析软件，是机械设计实验室的重要设备之一。
实验项目内容：
1.矩形、梯形、锯齿形螺旋副几何参数与位移关系测试；
2.矩形、梯形、锯齿形螺旋副的受力测试；
3.矩形、梯形、锯齿形螺旋副的传动效率测试与分析；
主要技术特点：
1.实验台由带减速器的直流调速电机驱动，配有设计巧妙的试件快速装卸和调整机构，输入螺杆端装有转矩转速传感器，输出螺母端装有直线位移传感器及负载装置。
2.配有三种牙型的螺旋副，其中梯形的有5种导程，矩形及锯齿形的各有两种导程。用来测试不同牙型不同导程的螺旋传动输入转矩及转速、螺母移动线速度,计算其传动效率。
3.采用了高精度的ZJ5转矩转速传感器，测量精度为+0.27%;配有数据采集放大传输系统和数据处理分析软件，采用RS232串口与计算机连接，可清晰直观地显示各种数据及曲线。
4.实验台外形为工作台板+箱柜落地式结构，装有可调地脚螺栓和活动轮，便于实验室调整布置。
主要配置及技术参数：
1.被测螺旋副：
(1)中32单、双线矩形螺纹螺距P=10mm导程S=10、20mm；
(2)中32 (1~5)线梯形螺纹螺距P=12mm导程S=12、24、36、48、60mm；
(3)中32单、双线锯齿形螺纹螺距P= 10mm导程S=10、20mm；
2.负载砝码8块5kg/块；
3.专用软件光盘1张；
4.外形尺寸1000x520x870mm;
5.重量160kg。

螺纹传动效率实验台,絮凝沉淀实训台

一、实验目的：
给水处理中澄清工艺通常包括混凝、沉淀和过滤，处理对象主要是水中悬浮物和胶体杂质。原水加药后，经混凝使水中悬浮物和胶体形成大颗粒絮凝体，而后通过沉淀池进行重力分离。机械反应斜板沉淀池就是混凝、絮凝沉淀两种功能的净水构筑物。本模型就是展示絮凝反应池和斜板沉淀池内部构造的实验装置。希望达到以下目的：
1、通过对有机玻璃装置直接地观察，加深对组成的各个部分的了解；
2、掌握机械反应池和斜板沉淀池水流方向和操作使用方法，观察絮体生成和沉淀的状况。
二、主要技术指标及参数：
1、环境温度：5℃～40℃
2、絮凝水量：0.84L/h
3、絮凝时间：10min
4、搅拌浆线速度 0.2～0.5m/s（可调）、
5、装置外形总尺寸：长×宽×高=1170mm×300mm×600mm
6、工作电源：AC220V±10%、50Hz，单相三线制，功率500W，安全保护：具有接地保护、漏电保护、过流保护、
三、主要配置：
1、原水箱1只：白色PP板材质、厚度10mm，400×400×500mm、底板上安装有放空阀，方便将水排净；
2、清水箱1只：白色PP板材质、厚度10mm，300×400×500mm，底板上安装有放空阀，方便将水排净；
3、配原水箱搅拌电机1台、304不锈钢搅拌桨1套；（功率25W、转速120rpm）、（含调速器1只）
4、絮凝塔1套、透明有机玻璃材质、壁厚8mm，Ø 200×700mm；（含304不锈钢搅拌器1套）、
5、防腐蚀提升磁力水泵1台、流量：27～32（L/min)、扬程：3.1～4.3（m）功率30W；
6、流量测量与调节：转子流量计1只、（0.1～1m3/h）
7、电源控制系统：双面亚光密纹喷塑电控箱1只、漏电保护器(德力西品牌）、电压表、带锁按钮开关、线管等组成，
8、配套UPVC连接管道和阀门（中财品牌）。
