一、系统简介

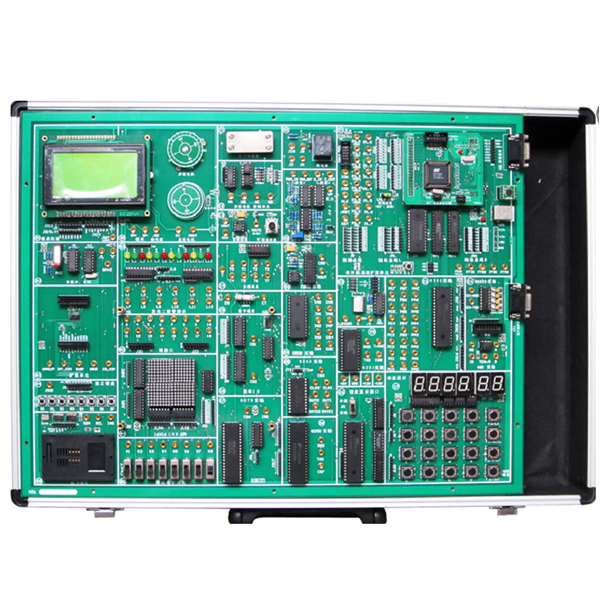

本系统是《MCS-51单片机原理与接口》《单片机控制技术》《自动化控制》《EDA》等课程教学的**配套实验设备。以小系统、多功能、易扩展为设计思想，主板以《51系列单片机实验指导书》基础实验为主，增加地址总线、数据总线、控制总线引出和扩展单元（区），这样学校可以从需要出发，选配各种扩展模块，为各类院校的教学实验、课程设计、毕业设计提供了良好的实验开发环境，也是科研、开发工作者的得力助手。

二、系统组成：

1.硬件：

（1）开发系统组成：单片机仿真接口（仿真器外接），用户CPU（AT89S52），系统控制芯片（1032），64K程序存储器（w27c512），64K数据存储器（61256x2），开放式4*6键盘电路，开放式6位动态数码管显示电路.

（2）输入/ 输出：128*64 LCD图文电路（或字符式1602 LCD），单脉冲发生器，8MH时钟分频，8位开关逻辑电平输入/ 输出电路，排针∕锁紧孔转接口、16*16 LED点阵电路，音频功放，0～5V可调模拟量，PWM电路、射极跟随器，ISP在线下载接口，打印口，用户串行接口。

（3）常用接口芯片：RS232/485、74LS273、74LS244、8279、0832、0809、8253、8250、8251、8255、等；

（4）控制对象：喇叭、温度18B20、IC卡读写、蜂鸣器、小型直流电机、步进电机、压力传感器、继电器等；

（5）扩展单元接口：提供总线接口，可自行扩展设计或选配我公司各种扩展模块。

2.软件：系统配置2000/xp等操作平台的单片机仿真调试软件，支持汇编、C51语言编译、调试；单片机在线下载软件等。

3.电源：系统内置高性能直流稳压电源。

4.机箱：系统配置轻便铝合金箱子作为实验仪机箱。

单片机开发实训装置,电梯电气电路实训装置

一、总体要求
1、模型电梯设4层4站，由模拟井道架、轿厢、对重、曳引机、电梯门、门电机、各层站外呼盒及主要安全装置组成，固定设置在实验台侧面。模拟井道架内需配置用于检测轿厢位置的楼层感应器、平层感应器（与实际电梯相似）等，其接线端子引至模拟井道架的插接孔上。井道架采用金属材料为主体支架，有机玻璃封闭。
设备采用台式结构，设置活动式抽屉电气板，每层抽屉板均设置有公共接线板（总线型接线方式，总线连接点数必须达到120点以上），抽屉电气板之间采用工业坦克链连接，公共抽屉板连线采用真实电梯多芯随行电缆。
2、模型电梯拖动系统
模型电梯拖动系统固定在实验台上，由三相交流电动机、减速器、熔断器、热继电器、相序与断相保护继电器及用于正反转控制的交流接触器组成，电动机额定电压为380V。
3、电梯门控制系统
电梯门控制系统由开关门控制电路及门速度调整电路组成，门电机固定在模拟井道架上，采用直流24V供电。以继电器方式进行控制，采用独立挂板方式布置，可实现门的手动或自动控制。
二、 要求概述
1、电梯电气线路拆装实训考核装置用于完成电梯实训室和各实训设备的供配电线路的安装。
2、每套实训设备系统中，包括继电器控制方式的以下设备：
（1）包含井道信息检测在内的四层站电梯模型，用于模拟电梯轿厢和门的机械运动。
（2）模型电梯拖动系统，用于在电梯模型中进行轿厢的驱动，拖动系统应能模拟单速电梯的驱动运行，与变频器配合后可模拟双速电梯的驱动运行。
（3）继电器控制方式的电梯开关门控制系统，可采用手动控制与自动控制两种方式对电梯门进行驱动，用于学生对电梯门开关控制系统进行线路连接、故障分析与检修等实操训练。（4）继电器控制方式的交流单速与交流双速电梯控制系统，用于学生对多种形式电梯的继电器控制系统进行线路连接、故障分析与检修等实操训练。
