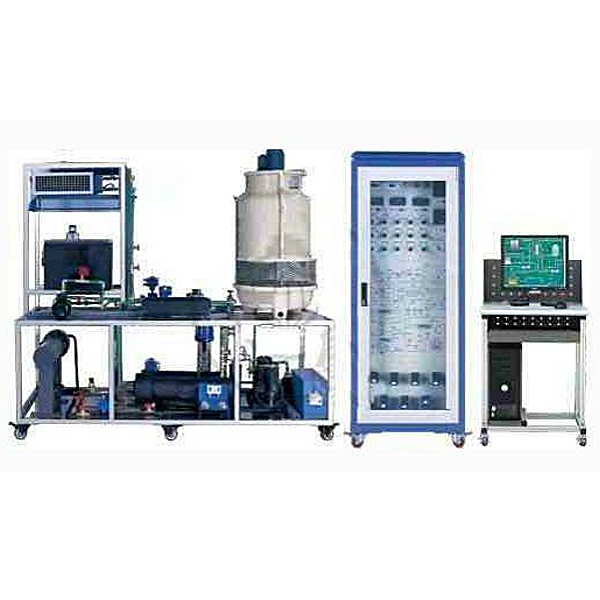

冰蓄冷空调实验台,萃取塔操作单元实验装置

一、概 述
冰蓄冷空调是利用夜间低谷负荷电力制冰储存在蓄冰装置中，白天融冰将所储存冷量释放出来，减少电网高峰时段空调用电负荷及空调系统装机容量，它代表着当今世界中央空调的发展方向。该实训装置是根据《蓄冷空调系统原理、工程设计及应用》、《蓄能空调技术及其发展》等课程的实践教学而开发设计的新型实训设备。整个装置采用直接蒸发制冰系统，系统主要由制冷机组、蓄冰装置、空调末端装置、空调循环水泵、乙二醇泵、载冷剂（乙烯乙二醇水溶液）等组成。适合各院校空调工程专业、建筑环境与设备工程等专业相关课程的实训教学。
二、特点
1.本装采用工业现场的真实蓄冷空调部件，与实际应用接轨；
2.蓄冷空调系统可组成蓄冷运行、取冷供冷运行和常规空调运行三种运行工况；
3.本装置将直接蒸发制冰蓄冷、制冷剂内融冰取冷及大温差过冷有机结合为一体。
4.系统结构简单紧凑、蓄冷取冷方便、控制灵活有效。
三、技术性能
1.输入电源：单相三线～220V±10% 50Hz
2.工作环境：温度-10℃～+40℃；相对湿度＜85%(25℃)；海拔＜4000m
3.装置容量：＜4kVA
4.制冷剂：R134a
5.载冷剂：乙烯乙二醇水溶液
6.安全保护：设有电流型漏电保护、接地保护，安全符合国家标准
四、系统配置
1.实训台：采用不锈钢结构，结构清晰、紧凑。
2.控制柜：铁质双层亚光密纹喷塑结构，结构坚固。前门采用透明设计，可观察到中央控制器(plc主机)、接触器、热保护器等控制元件。面板上面有总电源控制开关、电压表、电流表、手动旋钮开关、工作状态指示灯、系统流程图及PLC主机单元。
3.交流电源控制：三相四线制AC380V电源供电，并设有漏电保护器控制控制屏总电源。

冰蓄冷空调实验台,萃取塔操作单元实验装置

一、脉冲/转盘萃取单元操作实训装置系统的组成及特点
1、框架\楼梯\护栏：框架长×宽×高：约3000×1500×3500mm，楼梯宽度700mm。设备总安装尺寸：3700×1500×3500mm。整机采用钢质安装框架（两层设计，一层平面方便操作、检修、出入，二层有安全斜梯通上并有护栏、防滑花纹板），防锈红丹底漆，喷烤漆处理。紧固件：与法兰，阀门，框架，楼梯，护栏，支架配合。
2、系统由脉冲/转盘萃取双萃取单元操作实训装置对象组成，所有不锈钢设备均进行不锈钢精细抛光处理，体现整个装置的工艺完美性。塔节采用优质无机玻璃制作，视觉效果好，脉冲萃取塔塔体：玻璃主体，硬质玻璃φ125×1200mm；上、下扩大段不锈钢φ200×500mm；填料为不锈钢φ16 mm扁环。转盘萃取塔径 ф85×1500mm，不锈钢动/静环。
3、萃取塔萃余分相罐采用特制的高硼硅玻璃可视萃余分相罐，萃余分相现象清晰可见。装置运行介质为煤油—苯甲酸—水物系，萃取轻相物料可循环使用。
4、就地智能仪表电器控制台：约1650X700X1400钢质喷塑琴式结构就地仪表电器操作台(含带RS485通讯接口就地控制智能仪表、嵌入式微机位及开关位，并内含DCS接入口)。内安装漏电保护空气开关、电流型漏电保护器充分考虑人身安全保护；同时每一组强电输出都有旋钮开关控制，保证设备安全，操作控制便捷；装有分相指示灯，开关电源，接触器，固态继电器，自锁开关，塑铜线，橡套线，屏蔽线，铝合金线槽等。装置可由现场工控操作台通过带RS485通讯总线的智能仪表＋工控组态软件的方式就地进行独立测控，完成各实训项目。系统也可采用DCS控制系统。
