空调电气控制实训装置,化工泵组拆装实验台

一、概述
1、空调系统与电气技能实训设备是根据国家劳动和社会保障部组织编写的《制冷设备维修工》职业技术、职业资格培训教材以及《教育部关于加强高职高专教育人才培养工作的意见》为依据而研制。本实训装置适用于大中专、高职高专、技工院校制冷专业等开设的《制冷基础》、《制冷设备维修工》、《空调器维修》、《空调技术》等专业课程实训教学
2、本实训设备主要以空调压缩机、冷凝器、蒸发器、干燥过滤器等器件为实训平台，学生可运用各种实训工具完成割管、弯管、扩管、焊接、加氟、检漏等制冷管路实训。适用于技工院校、职业学校作为制冷基本技能的实训。
3、设备有毛细管节流方式一套，了解传统的制冷节流方法
4、设备电子膨胀阀、控制器一套，了解传统的制冷电子节流方法,从而更好的控制制冷过热度和过冷度
二、功能特点

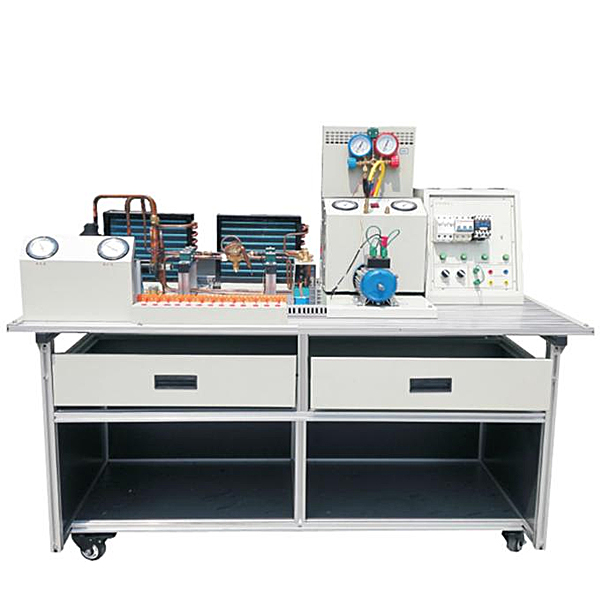

1.该装置集制冷空调、制冷系统电接线、压力检漏、抽真空、 充注制冷剂与运行调试于一体，包含了制冷系统维修的全部步骤，能满足实训教学、实际工程 训练需要。
2.该装置采用模块化设计，电气控制与制冷系统独立分开，并且电气部分设置检测点，测测端子以及各路的输出连接端子，可供学生进行独立接线、测试、远行等操作。
3.实训平台直观展示了空调的系统结构、工作原理。可清楚的看到制冷 系统结构 及主要部件的实物，系统还配置有电压表、交流电流表、压力表、信号指示灯等， 使整个空调系统、冰箱系统的实时工作状态一目了然。
4..本实训装置采用压缩机作为实训对象，整个压缩机被固定于一个工作台面上，既美观大方，又有利于学生实际操作。本装置还以用于空调系统加压抽真空。整个装置采用模块化设计，学生在空调实训中可利用空调中的制冷剂回收，重复使用，可节省大量的社训成本。
5.使用该装置能学到分体式式空调器控制电路、知识。空热泵分体空调部分据有以下制冷模式、制热模式、除湿模式、送风模式、四种工作模式。工作模式有标准模式、节能模式、速冻模式三种工作模式。

空调电气控制实训装置,化工泵组拆装实验台

装置功能
1.学习化工用泵主要类型、工作原理及主要构成零件（根据泵的种类可以定制）。
2.学习化工用泵一般故障的判断及处理。
3.懂得装拆方法和工具的正确使用。
4.学习了解密封材料的种类及使用。
5.推广6S管理机制，培养学生良好的职业素养。
6.懂得装拆过程的安全操作规程。
设计参数
总体尺寸：2500x800x2000mm。
公用设施
无
主要设备
操作台：1000x700mm 钢制操作台，上铺操作软垫、一端配有台虎钳。
货架：1000x700mm ，可放零配件，工具，泵及易耗品。
离心泵：流量12m3/h，扬程20m，转速2800r/min,配电机，联轴节 1台。
齿轮泵：流量60L/h，排出压力0.3MPa,转速1350r/min，配电机，联轴节 1台。
空气压缩机  排气量0.036L/min，工作压力0.8MPa，转速2800r/min  2台。
电机 1.1KW, 2台 。
轴承起拔器:8/12寸。
转移箱：400x600mm。
铜棒：Φ30x300mm。
耗材一套：螺栓螺母、法兰密封垫、活接密封垫等。
辅助工具：套筒扳手、橡皮锤、木榔头、铁榔头、螺丝刀、开口扳手、活头扳手。
