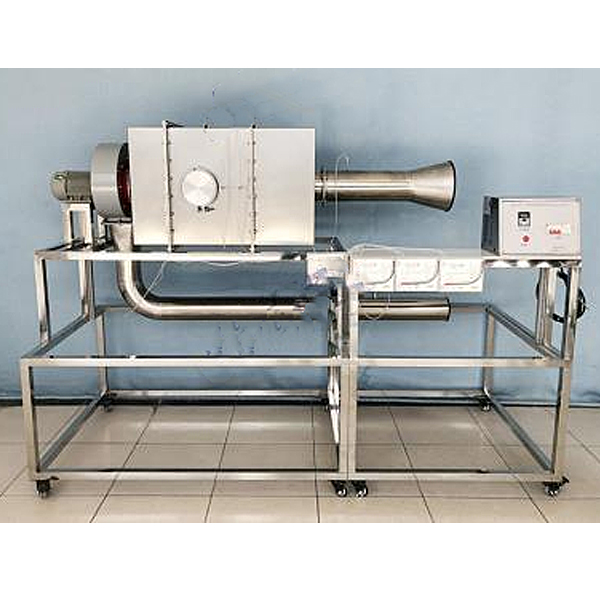

空气力学教学实训台,过程控制实物模实验装置

一.实验目的
了解流量测量装置的结构原理，学会采用国标标准椭圆流量喷嘴、毕托管，进口集流管和弯管流量计测量流量。
二.技术指标
1.装置配有国标标准椭圆流量喷嘴、毕托管，进口集流管和弯管，利于进行实验研究。
2.装置工作环境：常温、常压下运行,工作电源：三相五线380VAC、50Hz，总功率2.2KW。安全保护：具有接地保护，漏电保护，过流保护。
3.电源线路及控制线的安装：须使用环保阻燃电气配线槽，规范整理符合国家标准，具有绝缘、防弧、阻燃自熄等特点，布线整齐，安装可靠，便于查找、维修和调换线路。
4.装置外形尺寸：2500×1000×1800mm。
三.主要配置及参数
1.多翼式离心风机，上海建立，380VAC，0.75KW，1台。
2.流量喷嘴：国家标准GB/T 1236-2000，φ70mm的喷嘴3个，φ50mm的喷嘴2个。
3.标准流量计量箱，长×宽×高：875×507×550.5mm。标准流量喷嘴，φ70mm和φ50mm，
喷嘴配备堵板，可拆装。6mm厚度支持板。穿孔率39.8%均流板。喷嘴前后测压环。
标准流量计量箱使用304不锈钢材质制作。
4.进口集流管流量计。
5.弯管流量计。
6.不锈钢弯头，φ133mm，90度，1个。
7.盲板套装，φ154mm，1套。
8.不锈钢管，φ8mm×50mm，11根，用作测压管。
9.红油压差计，YBS-700，量程-10～0～700Pa，4个。

空气力学教学实训台,过程控制实物模实验装置

注：可单独配置plc、变频器，也可配合PLC变频调速实训装置使用

本实验配置基本的水箱、管路、智能调节器、电磁泵等，利用不同工业液位测量传感器，组成多种液位检测系统，可提供的传感器包括有：应变式液位器等。

通过实验熟悉的安装测试方法，应用特点，测量范围，安装条件，掌握精度分析方法。

本装置具有多重安全保护，提供IEC标准信号及相关测试点供PLC接入进行编程实验。

装置技术条件

1）输入电源：二相三线AC220V±10％ 50Hz；

2）工作环境：温度-10℃- +40℃,相对湿度<85%(25℃)  海拔<4000m；

3）装机容量：<0.5kVA；

4）外形尺寸：400*600*700单位mm。

系统配置
